Cigüeñal y sus partes

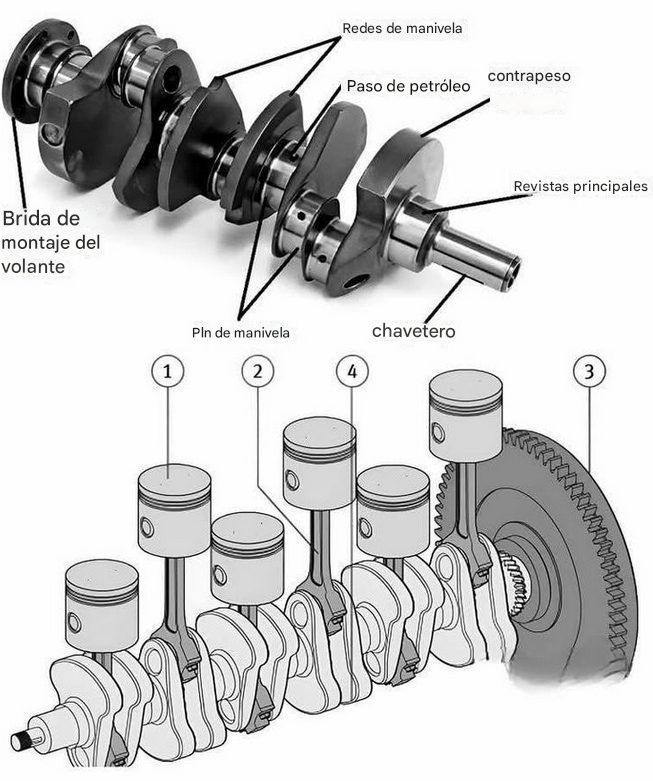

Esta imagen ilustra el cigüeñal y su relación con los pistones en un motor de combustión interna.
🏗 Partes del Cigüeñal:
Brida de montaje del volante 🔩
Punto donde se acopla el volante de inercia, que ayuda a mantener el movimiento del motor.
Redes de manivela 🔄
Superficies donde se montan las bielas, permitiendo la conversión del movimiento lineal de los pistones en movimiento rotativo.
Paso de petróleo 🛢
Conductos internos por donde circula el aceite lubricante para reducir la fricción y el desgaste.
Contrapesos ⚖
Masas adicionales que equilibran el cigüeñal, reduciendo vibraciones y mejorando la estabilidad del motor.
Revistas principales 🔧
Superficies de apoyo donde el cigüeñal se sujeta al bloque del motor mediante cojinetes.
Chavetero 🔑
Ranura donde se inserta la chaveta para fijar otros componentes al cigüeñal, como el engranaje de distribución.
🔥 Esquema de Funcionamiento:
Pistones (1, 2, 4): Se mueven hacia arriba y abajo dentro de los cilindros.
Bielas: Conectan los pistones con el cigüeñal, transmitiendo el movimiento.
Volante de inercia (3): Almacena energía cinética y mantiene el giro del cigüeñal estable.
📌 Conclusión:
El cigüeñal es un componente clave en un motor, ya que transforma el movimiento lineal de los pistones en movimiento rotativo, permitiendo que el vehículo se desplace.
Fuente: Mecánica Automotriz

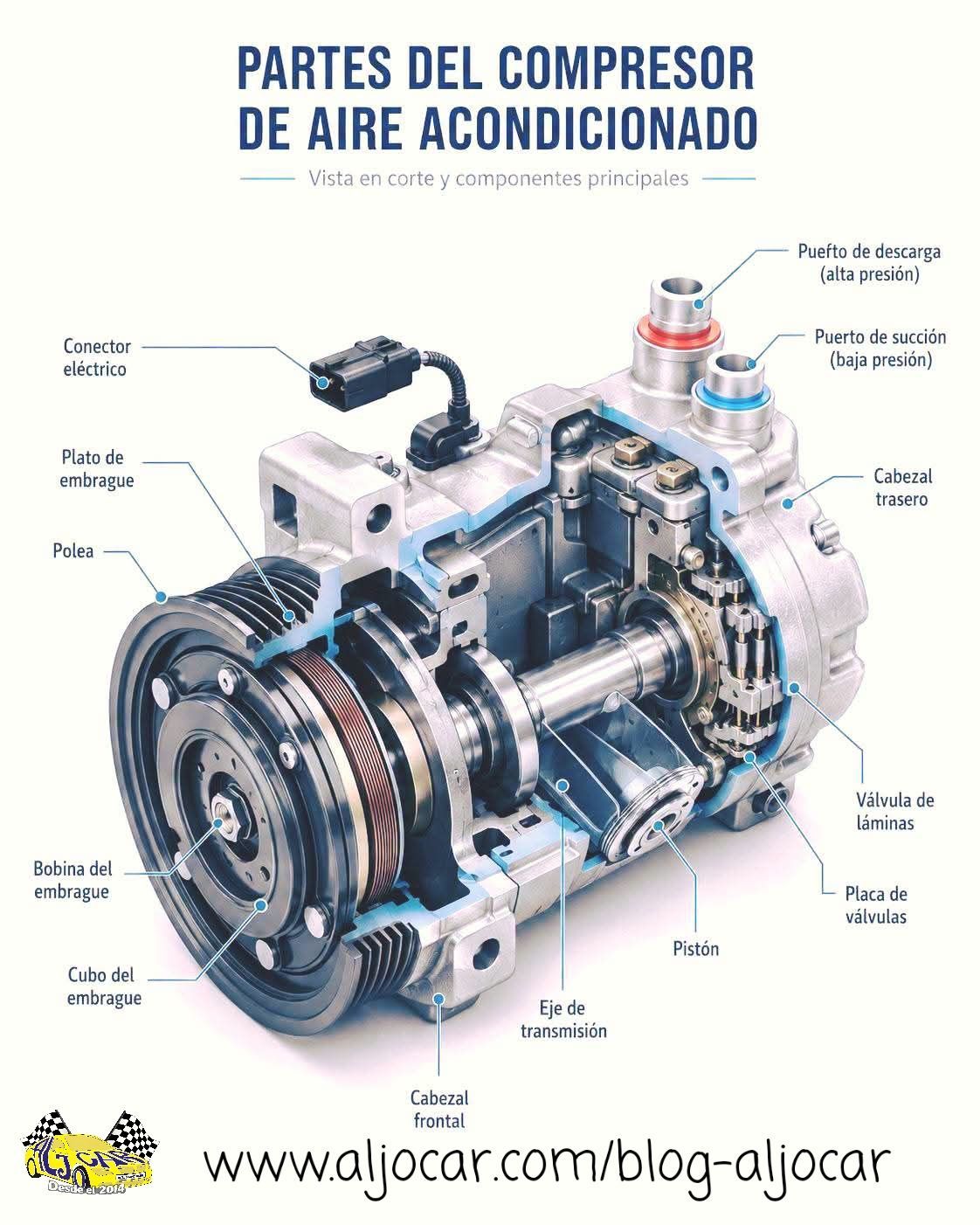

Compresor de aire acondicionado

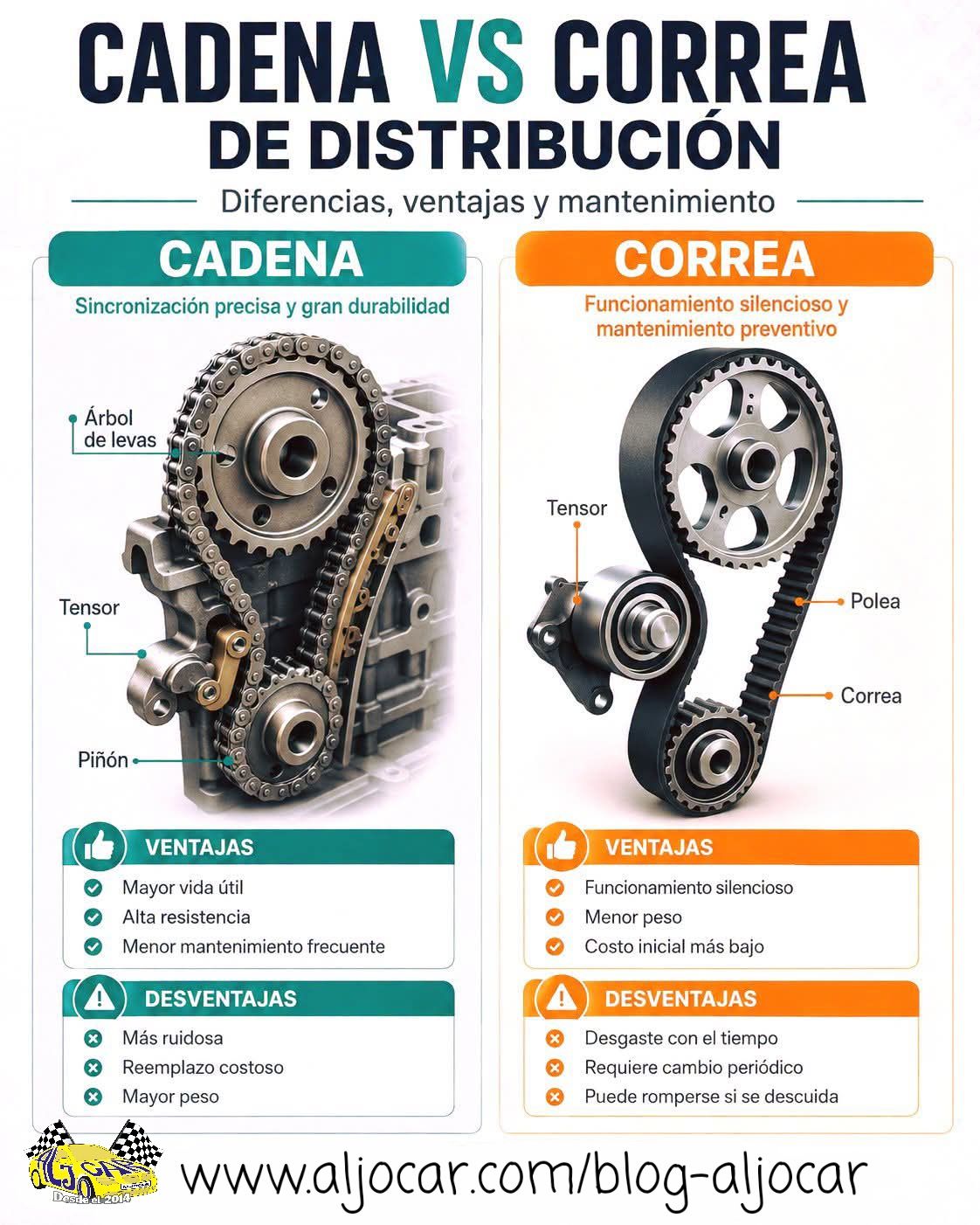

Cadena VS Correa

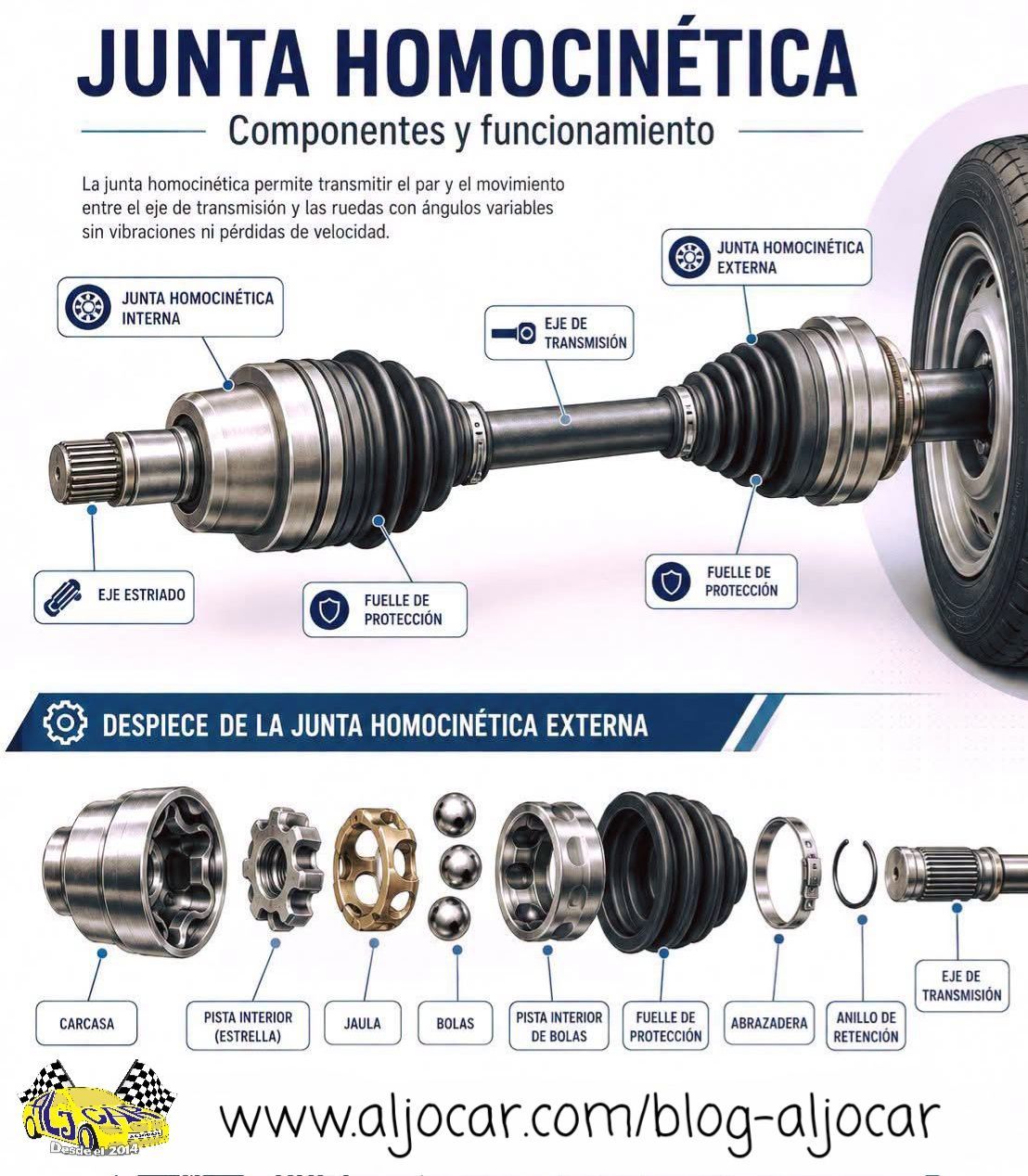

Junta homocinética

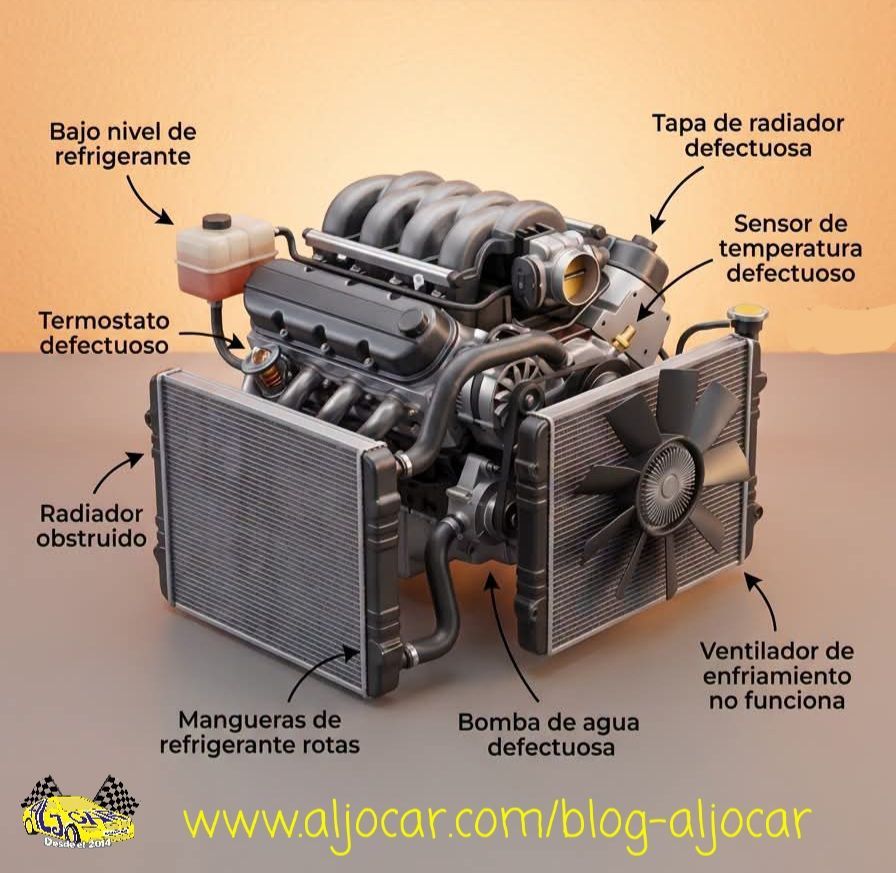

Causas del sobrecalientamiento del motor
Marcas en discos de freno

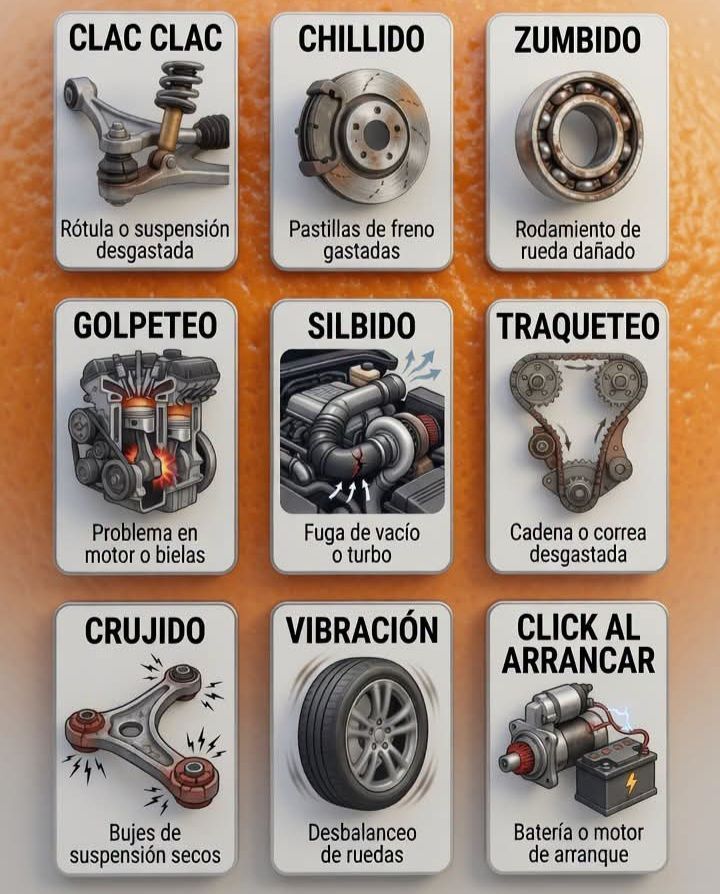

Ruidos del automóvil y su significado
Sistema de suspensión
Partes de una bujía

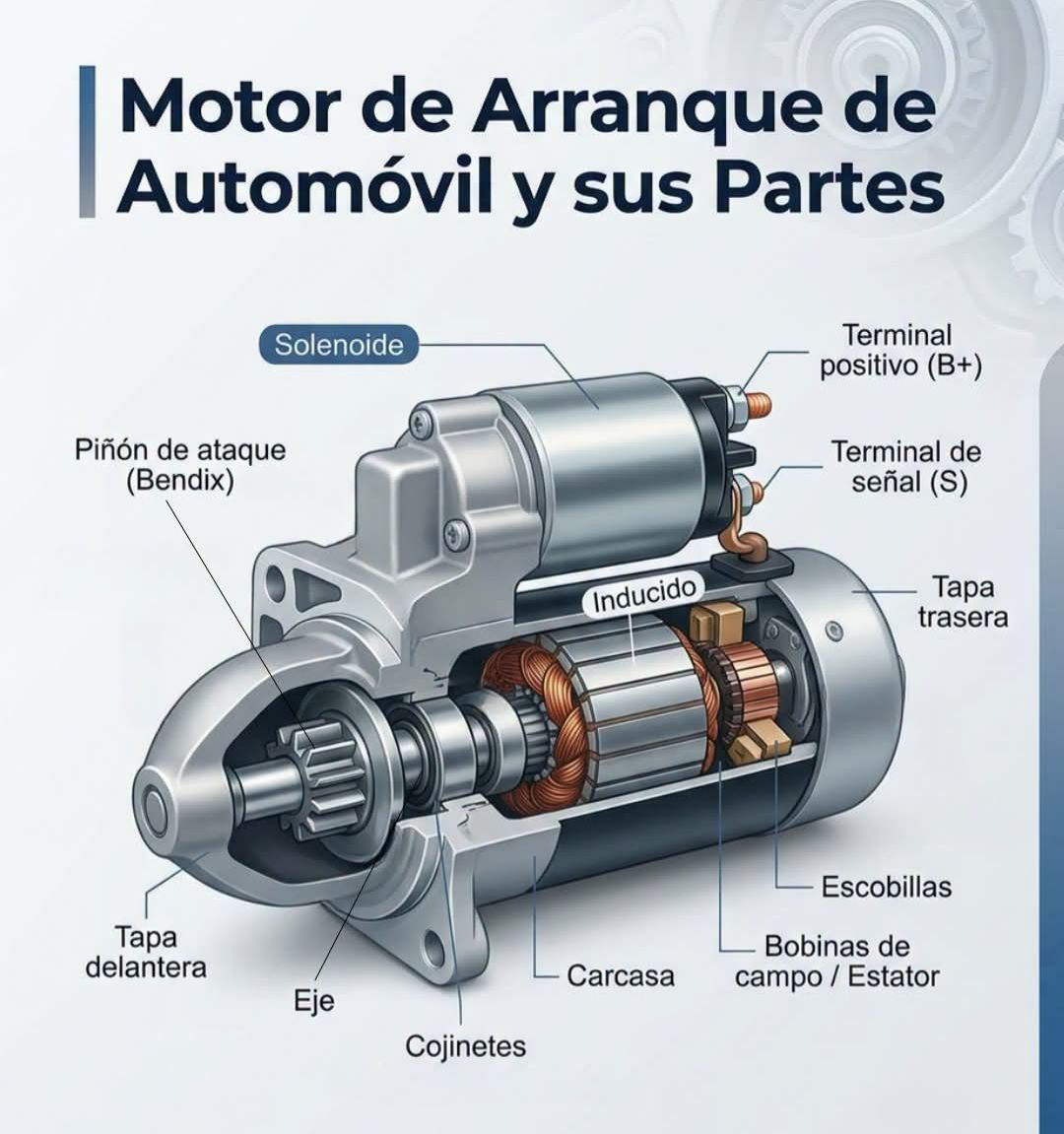

Motor de arranque
