Circuito de Carga con Alternador

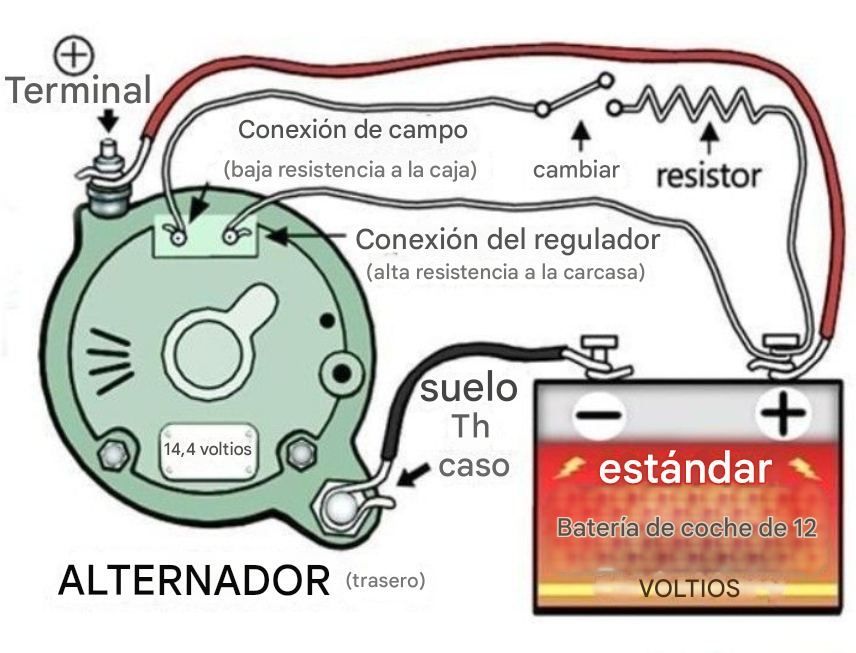

Diagrama de Circuito de Carga con Alternador para Batería de Automóvil ⚡🔋🚗
Este esquema representa un circuito de carga simplificado en un vehículo con alternador y regulador de voltaje, mostrando cómo se mantiene la batería cargada mientras el motor está en marcha.
📌 Componentes Principales
🔄 Alternador: Convierte la energía mecánica del motor en energía eléctrica, suministrando corriente al sistema y recargando la batería.
⚡ 14.4V: Voltaje de salida objetivo del alternador para cargar correctamente la batería.
🔌 Terminal de Salida (+): Conexión del alternador que envía energía al sistema eléctrico del vehículo.
⚙ Conexión de Campo: Se enlaza con el regulador de voltaje para controlar la producción de energía del alternador.
🖧 Conexión del Regulador: Transfiere información sobre el voltaje del sistema al regulador.
🔩 Tierra (Chasis del Vehículo): Ruta de retorno de la corriente eléctrica.
🛠 Regulador de Voltaje: Mantiene el voltaje del sistema en un nivel seguro (alrededor de 14.4V) ajustando la corriente que fluye al devanado de campo del alternador.
⚡ Resistencia: Limita la corriente que entra en el campo del alternador, protegiendo el sistema.
🔘 Interruptor de Encendido: Controla el flujo de energía hacia el regulador y el sistema eléctrico.
🔋 Batería (12V): Almacena energía para arrancar el motor y alimentar el sistema eléctrico.
🔴 Terminal Positivo (+): Conectado a la salida del alternador para recibir carga.
⚫ Terminal Negativo (-): Conectado a tierra (chasis del vehículo).
📌 Funcionamiento del Circuito
1️⃣ Arranque del Motor:
✔ Cuando el interruptor de encendido se activa, la batería suministra energía al sistema eléctrico y al motor de arranque.
2️⃣ Generación de Energía:
✔ Al encender el motor, el alternador empieza a girar y generar electricidad.
3️⃣ Regulación del Voltaje:
✔ El regulador de voltaje monitorea el voltaje del sistema.
✔ Si el voltaje es bajo (batería descargada), aumenta la corriente de campo para que el alternador genere más energía.
✔ Si el voltaje es alto, el regulador reduce la corriente de campo, limitando la salida del alternador.
4️⃣ Carga de la Batería:
✔ El alternador suministra aproximadamente 14.4V, asegurando una carga eficiente de la batería.
5️⃣ Mantenimiento del Voltaje del Sistema:
✔ El regulador de voltaje ajusta continuamente la salida del alternador, evitando sobrecargas o caídas de voltaje.
⚙ Conceptos Clave
✅ Regulación del Voltaje: Protege la batería y componentes eléctricos de sobrecarga.
✅ Circuito de Carga: La ruta que permite la transferencia de energía desde el alternador a la batería.
✅ Conexión a Tierra: Permite el retorno de la corriente, asegurando un circuito estable.
📜 Notas Importantes
⚠ Es un diagrama simplificado. Los sistemas de carga modernos pueden incluir sensores y módulos electrónicos adicionales.
⚠ El voltaje de carga puede variar según el modelo del vehículo y condiciones de operación.
⚠ Siempre desconecta la batería antes de trabajar en el sistema eléctrico del vehículo.
Este circuito es esencial para garantizar que la batería se mantenga cargada y el sistema eléctrico funcione correctamente. 🚗🔋⚡
