Montaje de válvula EGR, ¿qué códigos de error pueden surgir?

NRF, fabricante de productos de refrigeración para el mercado del automóvil, explica a los profesionales del taller en qué consiste la recirculación de gases de escape (EGR), y por qué son necesarios los enfriadores EGR. Además, aclara cómo instalar estas válvulas y los errores que pueden surgir después.

El sistema de recirculación de gases de escape (EGR) a veces se malinterpreta en cuanto a su función y propósito. En muchos países del mundo, las emisiones de óxido de nitrógeno (NOx) de los vehículos diésel y gasolina están restringidas por legislación. El conjunto de enfriador más válvula (EGR) es una solución técnica eficaz para controlar los valores de NOx. El principio del EGR es trabajar con una proporción de los gases de escape y recircularlos de nuevo en el motor.

El EGR se utiliza como uno de los componentes clave para reducir las emisiones de gases de escape y los contaminantes a la atmósfera. Desde la introducción de la normativa Euro 6 se ha reducido un 55 % los óxidos de nitrógeno de la Euro 5. Entre las normativas Euro 5 y Euro 6 sobre motores diésel, la caída de óxido nitroso (NOx) es de 180 mg por kilómetro recorrido a 80 mg por kilómetro recorrido.

El EGR está diseñado para recircular los gases de escape en el colector de admisión; al hacerlo, esto puede reducir la temperatura del gas hasta en 300 °C.

¿De qué piezas se compone?

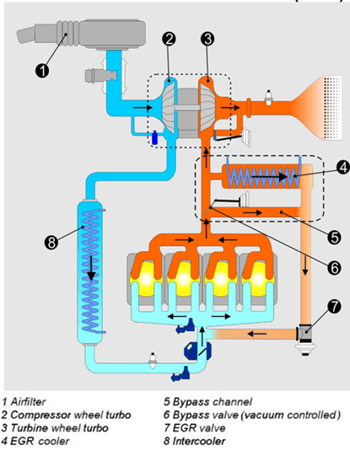

El sistema de recirculación de gases se compone de dos piezas principales, la válvula EGR y el enfriador de la EGR. Si parte de los gases de escape se vuelven a meter en el colector de admisión, la temperatura de combustión será menor. A menor temperatura de combustión, menor cantidad de óxidos de nitrógeno.

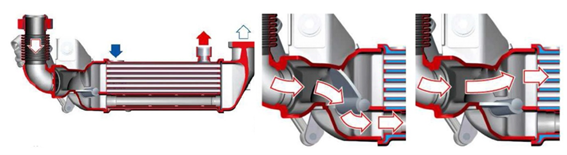

Por eso hay radiadores en los sistemas EGR. El enfriador está diseñado para refrigerar los gases de escape que vuelven al colector de admisión. El enfriador además tiene una válvula bypass que lo cierra y recircula los gases calientes de vuelta al colector de admisión, ayudando a aumentar más rápido la temperatura del motor hasta ±60°C antes de cerrarse.

La válvula EGR controla la cantidad de gas de escape que se vuelve a introducir en el colector de admisión. Los sistemas EGR modernos se controlan por sistemas electrónicos – la Unidad de Control Electrónico (ECU) es la responsable de la apertura controlada de la válvula, usando lecturas de diversos sensores tales como la sonda de masa de aire, la sonda Lambda y los sensores de temperatura de gases de escape (EGTS).


Cuando hay que cambiar la válvula EGR, es recomendable cambiar el enfriador a su vez. La razón principal es que, poniendo una válvula nueva con un enfriador contaminado, la vida de la nueva válvula EGR puede verse reducida.


Señales de fallos del sistema EGR


Testigo de motor encendido (el código de diagnóstico es normalmente el P0400s bajo)

Potencia del motor reducida

Consumo de combustible elevado

Sonidos metálicos tales como traqueteo o golpeteos

Ralentí muy brusco

Instalación de la válvula EGR


Después de instalar una nueva válvula EGR y/o enfriador, hay que tener en cuenta una serie de condiciones:


-Inspección general:


En la mayoría de los sistemas, la posición de la válvula EGR está controlada por la unidad de control electrónico.

Con el motor en funcionamiento, es posible leer los parámetros de la EGR con un dispositivo de diagnóstico para asegurarse de su correcto funcionamiento.

Los valores comparativos del control EGR y una masa de aire determinada nos proveen de información acerca de su correcto funcionamiento. Si la válvula EGR está funcionando, la medida de la masa de aire debe ser más pequeña.

-Inspección visual:


Inspección de las líneas de vacío y/o cableado eléctrico con sus conectores.

-Diagnosis del actuador:


Tocando y/o escuchando se puede determinar si la válvula o el servomotor eléctrico están funcionando.

Nota: Se deben borrar los códigos relacionados con el control de la EGR.


Después de sustituir la válvula EGR, la unidad de control electrónico deberá programarse para el nuevo componente (ajuste básico/calibración). Nota: ¡Seguir siempre las indicaciones del fabricante!


Posibles problemas después de la sustitución


La nueva pieza no funciona

La unidad de control no detecta la pieza nueva

Posibles códigos de error a partir del montaje de una nueva EGR


P0400 – Mal funcionamiento del flujo de recirculación de gases de escape

P0401 – Flujo insuficiente de gases de escape recirculados detectado

P0402 – Flujo excesivo de gases de escape detectado

P0403 – Mal funcionamiento del sistema de recirculación de gases de escape

P0404 – Rango/Rendimiento del circuito de recirculación de gases de escape

P0405 – Circuito Bajo del Sensor de recirculación de gases de escape «A»

P0406 – Circuito Alto del Sensor de recirculación de gases de escape «A»

P0407 – Circuito Bajo del Sensor de recirculación de gases de escape «B»

P0408 – Circuito Alto del Sensor de recirculación de gases de escape «B»

P0409 – Circuito del Sensor de recirculación de gases de escape «A»

Algunos códigos muestran si la EGR no ha sido bien codificada/adaptada correctamente.


A veces con la sustitución de la válvula no se obtienen los resultados esperados, a causa de la contaminación con carbonilla del sistema. El nivel de contaminación se puede determinar, entre otros, en la base de la válvula EGR reemplazada.

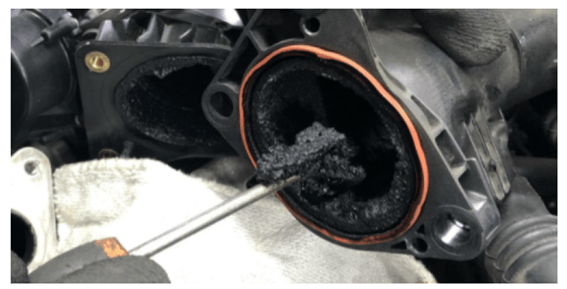

Válvula original desmontada del vehículo, permeabilidad del sistema limitada por una contaminación con carbonilla excesiva

Después de limpiar el sistema, se debe sustituir la válvula por una nueva. Después del montaje, no debe haber códigos de error.


La gama NRF


NRF ofrece más de 35 módulos EGR (incluyendo válvulas y enfriadores), alrededor de 80 válvulas EGR y alrededor de 70 enfriadores de EGR para turismos y camiones, para sus altas expectativas y requerimientos. Para más información los profesionales pueden consultar a su proveedor local o visitar su web.


Además, NRF también ha facilitado un vídeo en el que muestra cómo instalar un enfriador EGR correctamente:

Fuente: La Comunidad del Taller
