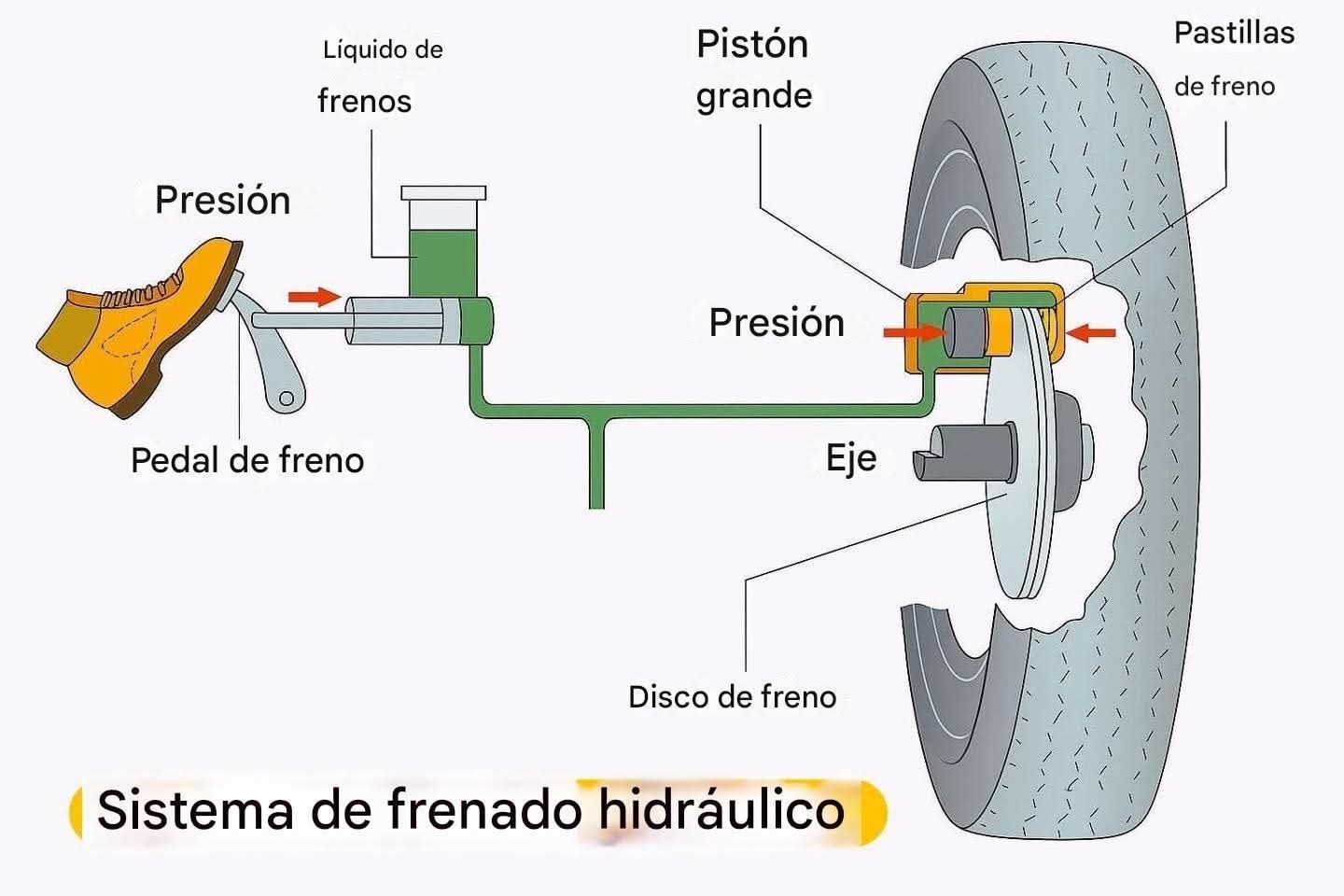

Principio del sistema hidráulico
El sistema de frenos hidráulico se basa en el principio de Pascal, que establece que:
“La presión aplicada en un punto de un fluido incompresible se transmite con igual intensidad en todas direcciones dentro del sistema.”
💡 Esto significa que una pequeña fuerza aplicada en el pedal se multiplica al llegar a los pistones de freno, permitiendo detener un vehículo pesado con poco esfuerzo.
🧩 2️⃣ Componentes principales del sistema
🔹 1. Pedal de freno
Es el punto de entrada de la fuerza del conductor.
Al pisarlo, transmite la presión mecánica hacia el cilindro maestro. (bomba de freno)
📏 En algunos vehículos se incorpora un servofreno o booster (no mostrado en la imagen) para amplificar esta fuerza mediante vacío o presión.

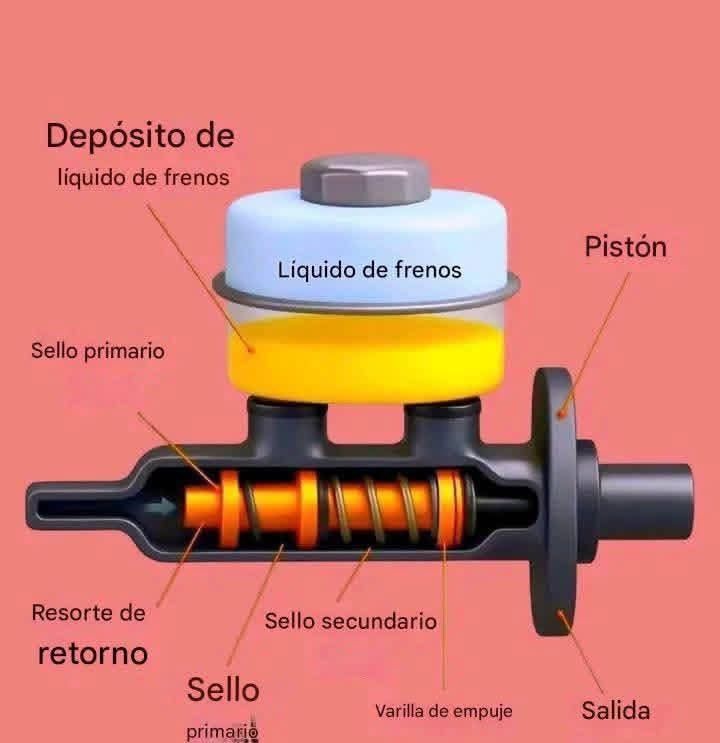

🔹 2. Cilindro maestro
Contiene pistones y líquido de frenos (fluido hidráulico).
Convierte la presión mecánica del pedal en presión hidráulica.
El líquido se dirige a través de tuberías o conductos metálicos hacia los frenos de las ruedas.
🔸 El depósito superior almacena líquido adicional para compensar el desgaste de las pastillas.
🔹 3. Líneas o conductos hidráulicos
Son tuberías que transportan el líquido de frenos bajo presión desde el cilindro maestro hasta los pistones de las ruedas.
Fabricadas con materiales resistentes al calor y la presión (acero o mangueras reforzadas).
⚠️ Si hay aire en estas líneas, el pedal se siente “esponjoso” y el sistema pierde eficacia.
🔹 4. Cilindro de rueda o pistón de freno
En el diagrama aparece como “pistón grande”.
Recibe la presión del fluido y empuja las pastillas de freno contra el disco de freno.
Al presionar el disco, genera la fricción necesaria para detener la rueda.
📏 La superficie del pistón es mayor que la del cilindro maestro, lo que multiplica la fuerza aplicada.

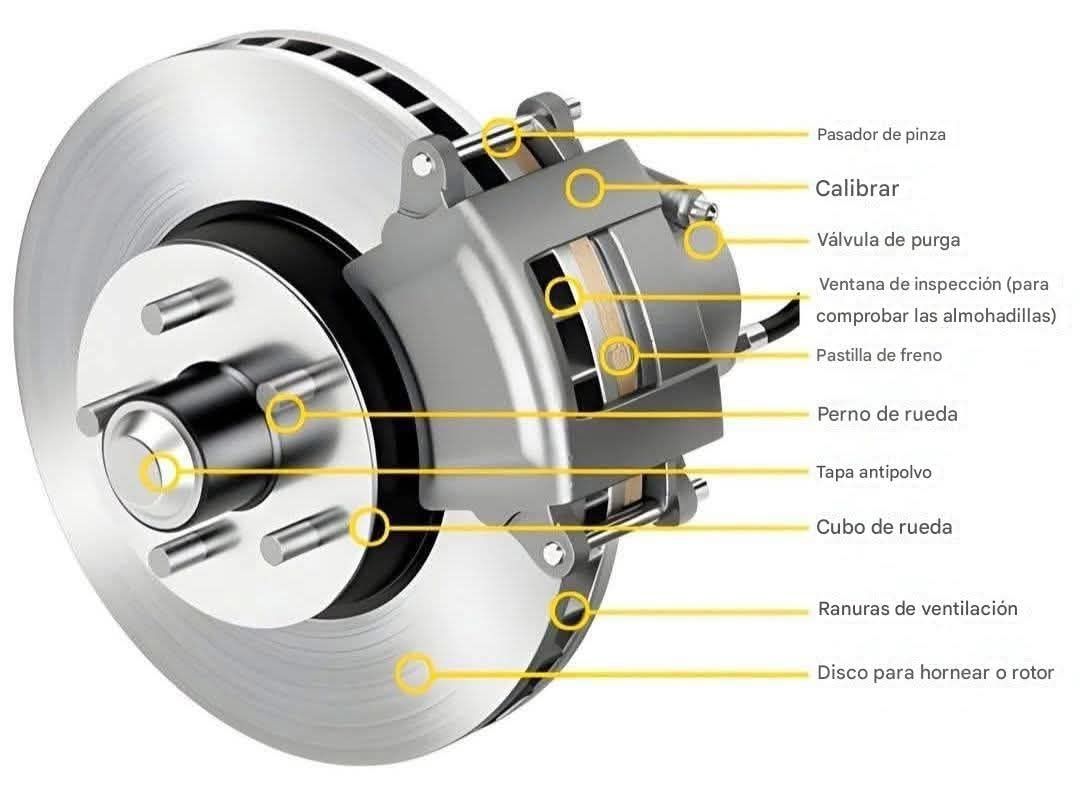

🔹 5. Disco y pastillas de freno
El disco gira solidario con la rueda.
Las pastillas, al presionarse contra él, transforman la energía cinética en calor, reduciendo la velocidad del vehículo.
💡 Los discos ventilados ayudan a disipar ese calor y evitar el sobrecalentamiento.
🧠 3️⃣ Funcionamiento paso a paso
1️⃣ El conductor pisa el pedal de freno.
2️⃣ El cilindro maestro convierte esa fuerza en presión hidráulica.
3️⃣ El líquido de frenos transmite la presión por las líneas hacia los pistones de las ruedas.
4️⃣ Los pistones empujan las pastillas de freno contra el disco, generando fricción.
5️⃣ La fricción detiene el giro de la rueda, y por tanto, del vehículo.
6️⃣ Al soltar el pedal, los resortes de retorno y la presión del fluido hacen que el sistema vuelva a su posición inicial.
⚠️ 4️⃣ Mantenimiento y precauciones
✅ Revisa el nivel del líquido de frenos cada 10,000 km.
✅ Sustituye el líquido cada 1–2 años (absorbe humedad con el tiempo).
✅ Purgar el sistema si el pedal se siente suave o el freno pierde presión.
✅ Verifica el estado de las pastillas y discos para evitar pérdida de eficacia.
🚦 5️⃣ Ventajas del sistema hidráulico
✅ Multiplica la fuerza de frenado.
✅ Transmisión uniforme y rápida de la presión.
✅ Suavidad y precisión al frenar.
✅ Menor mantenimiento comparado con sistemas mecánicos antiguos.
💡 Conclusión:
El sistema de freno hidráulico es una de las innovaciones más seguras y efectivas en la historia automotriz.
Gracias al principio de Pascal, transforma una pequeña fuerza del conductor en una gran capacidad de frenado, garantizando seguridad, control y eficiencia.
Bujías incandescentes
Fluidos del Automóvil y sus Cambios
🔧 Componentes del Mecanismo de Válvulas ⚙️🚪 Modelo detallado en mano que muestra el tren de válvulas completo en un motor de combustión interna. 🔄 Cadena de Distribución y Engranaje Sprocket → Transmite movimiento del cigüeñal al árbol de levas. 📍 Lóbulo de Leva (Cam Lobe) → Acciona el levantamiento de válvulas. 🔼 Varilla de Empuje, Lifter (Tappet) y Brazo de Balancín → Transmiten movimiento al vástago de la válvula. 🚪 Válvula → Controla entrada de mezcla y salida de gases. 🔩 Piñón del Cigüeñal y Biela → Componentes del movimiento del pistón. ✅ Consejo práctico: Verifica el juego de válvulas cada 20.000-40.000 km según el motor. Escucha ruidos de “clic” en la tapa de válvulas que pueden indicar lifters o balancines desgastados. Lubrica correctamente la cadena de distribución. Consulta con nuestros expertos: 987347859
Las bujías son el corazón del sistema de encendido. Esta imagen muestra una comparación vertical de los principales tipos según su electrodo central y diseño. 🟠 Cobre → Electrodo de cobre con punta de níquel. Alta conductividad pero se desgasta más rápido (vida útil 20.000-30.000 km). 🟢 Platino → Electrodo central de platino. Mayor durabilidad y chispa estable gracias a su resistencia al calor. ⚪ Iridio → Electrodo fino de iridio. Mejor ignición, menor consumo y duración superior (hasta 100.000 km o más). 🔄 Doble y Triple → Múltiples electrodos de tierra. Distribuyen mejor la chispa y mejoran el rendimiento en motores modernos. 🔢 4 Electrodos → Diseños de 4 puntas de tierra. Mayor superficie de chispa y eficiencia en combustión. ✅ Consejo práctico: Revisa las bujías cada 30.000 km o según manual. Usa siempre el tipo y calor recomendado por el fabricante para evitar detonación o fallos. Para dudas y consultas: 987347859
Vista en corte del conjunto de embrague que explica cómo se transmite o interrumpe la fuerza del motor hacia la caja de cambios al pisar el pedal. 🔴 Disco de embrague → Transmite la fuerza por fricción entre el volante y el plato. 🔴 Plato de presión → Mantiene el acople firme gracias a los resortes. 🔴 Resorte diafragma → Libera el plato al pisar el pedal, permitiendo el desacople. 🔴 Collarín → Activa el mecanismo al empujar el resorte diafragma. 🔴 Eje primario → Recibe el movimiento cuando el embrague está acoplado (flechas de rotación). ✅ Consejo práctico: Revisa el desgaste del disco cada 60.000 – 80.000 km. Si sientes patinaje o vibraciones, cambia el kit completo (disco, plato y collarín). ¡Un embrague en buen estado asegura cambios suaves y protege la transmisión Somos distribuidores de las mejores Marcas Originales de embrague. Consulta con nuestros expertos: 987347859
Vista detallada de la torreta MacPherson que integra amortiguador, resorte y pinza de freno en una sola unidad. 🔹 Amortiguador MacPherson → Absorbe impactos y mantiene el control de la rueda. 🔹 Pinza de freno y disco → Genera la fuerza de frenado al presionar las pastillas. 🔹 Manguera de freno → Lleva líquido hidráulico desde el cilindro maestro a la pinza. 🔹 Tuerca de unión y contratuercas → Fijan y ajustan la geometría de la suspensión. 🔹 Soporte de manguera y tubo de freno → Protegen y guían las líneas hidráulicas. ✅ Consejo práctico: Inspecciona visualmente amortiguadores y mangueras cada 10.000 km. Cambia el líquido de frenos cada 2 años o 40.000 km. Verifica el juego en la conexión a la aleta interna y aprieta correctamente las tuercas. Para consultas y dudas: 987347859
Esta vista técnica muestra el sistema de inyección diésel de alta presión Common Rail con todos sus componentes principales numerados. 🔴 1. Sensor de presión → monitorea la presión dentro del riel para que la ECU ajuste la inyección. 🔧 2. Conector de cableado → envía señales y alimenta los inyectores electrónicamente. ⚡ 3. Riel común (Common Rail) → almacena combustible a muy alta presión (hasta 2000 bar). 🔵 4. Inyector de combustible → pulveriza el diésel con precisión milimétrica en cada cilindro. 🛠️ 5. Bomba de combustible de alta presión → genera la alta presión necesaria para el sistema. ✅ Consejo práctico: Usa siempre diésel de buena calidad y cambia el filtro de combustible cada 20.000-30.000 km. Los fallos en presión o inyectores causan pérdida de potencia, humo negro y mayor consumo. Para consultas y dudas, contacta con nuestros expertos: 987347859
Aljocar es una empresa dedicada al cuidado y mantenimiento del automóvil, comprometida con ofrecer un servicio cercano, profesional y de confianza a cada uno de nuestros clientes. Contamos con más de 30 años de experiencia en el sector, lo que nos ha permitido perfeccionar nuestros procesos y seleccionar siempre los mejores productos para garantizar el óptimo rendimiento de cada vehículo. Nuestra trayectoria es el reflejo de un trabajo constante, basado en la calidad, la responsabilidad y la atención personalizada. Desde 2014, desarrollamos nuestra actividad en León, donde nos hemos consolidado como una empresa de referencia, creciendo junto a nuestros clientes y adaptándonos a las nuevas necesidades del sector. En Aljocar creemos que cuidar tu coche merece la pena, porque no solo se trata de mantener un vehículo, sino de velar por la seguridad y tranquilidad de quienes lo utilizan cada día. En nuestra web encontrarás las novedades del recambio del automóvil y las marcas que representamos. Somos una empresa de Léon y para los leoneses, creamos riqueza y puestos de trabajo, e invertimos en nuestra tierra. Te invitamos a conocernos a través de nuestra página y si decides venir a vernos, estarémos encantados de atenderte. Muchas gracias a todos por vuestro apoyo.

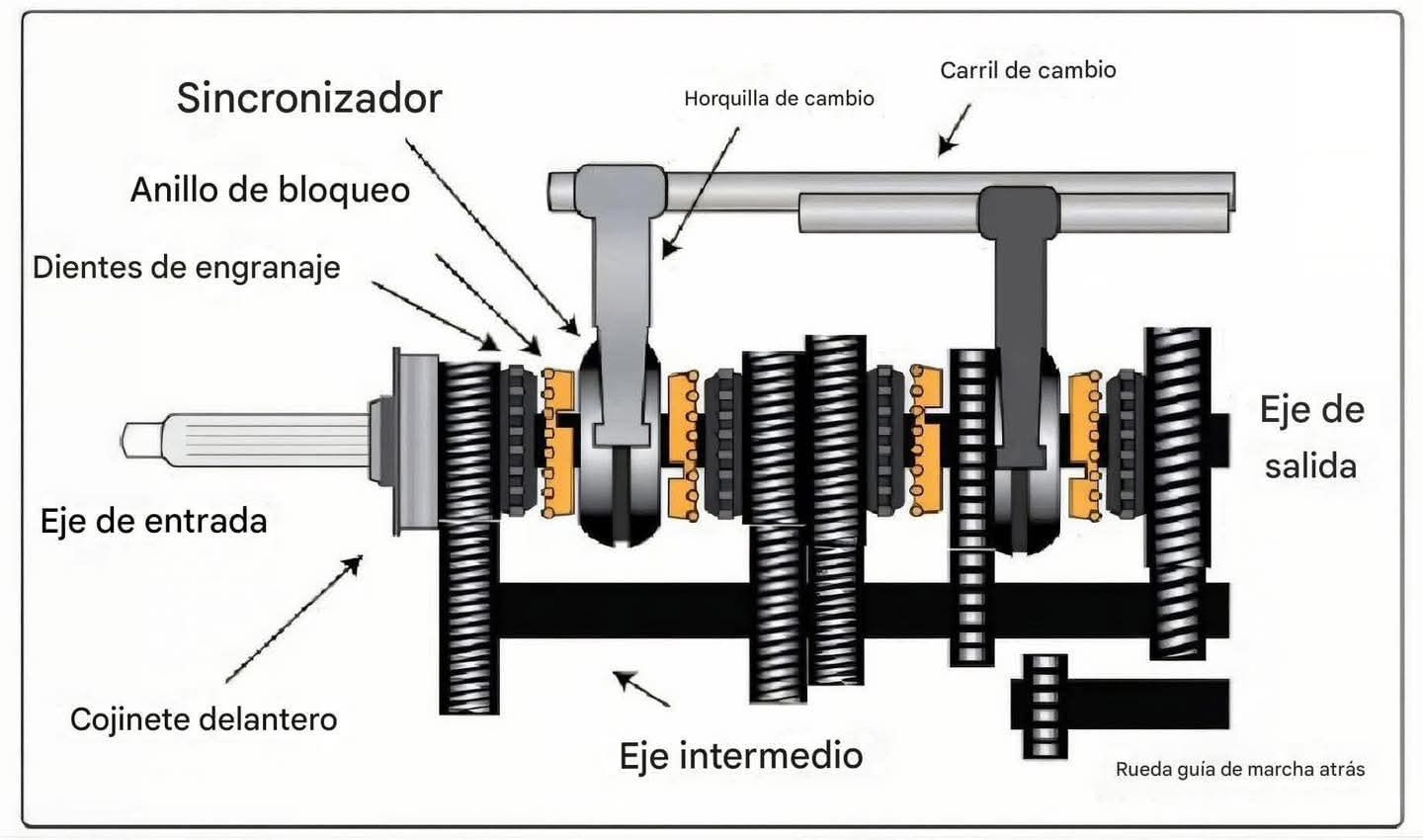

Vista en corte que muestra todos los componentes que permiten seleccionar y transmitir el par motor a las ruedas. 🔄 El eje de entrada recibe el movimiento desde el embrague. 🔧 Las horquillas de cambio mueven los anillos sincronizadores para acoplar los engranajes. 🌈 Los engranajes de diferentes tamaños (coloreados) cambian la relación de transmisión según la marcha seleccionada. 🔄 Los anillos sincronizadores igualan la velocidad entre eje y engranaje para evitar ruidos y desgaste. 🚪 La varilla selectora transmite el movimiento del pomo de cambio a las horquillas. 🛠️ Los rodamientos soportan los ejes y reducen la fricción interna. ✅ Consejo práctico: Cambia el aceite de la caja de cambios cada 60.000-80.000 km; usa siempre el especificado por el fabricante para mantener los sincronizadores en buen estado.
El ciclo de refrigeración por compresión que enfría el aire del habitáculo, mostrando la transformación del gas refrigerante en sus diferentes estados de presión y temperatura. 🔵 Compresor → comprime el gas refrigerante a alta presión y temperatura para iniciar el ciclo. 🟠 Condensador → libera calor al exterior, convirtiendo el gas caliente en líquido de alta presión. 🟡 Válvula de expansión → reduce bruscamente la presión del líquido, provocando enfriamiento rápido. 🔵 Evaporador → absorbe calor del aire del habitáculo, convirtiendo el líquido en vapor frío. 🔄 Receptor-secador → elimina humedad y partículas del refrigerante antes de que regrese al compresor. ✅ Consejo práctico: Enciende el A/C al menos 10 minutos cada semana aunque no haga calor. Revisa el nivel de refrigerante cada año y cambia el filtro de cabina cada 15.000 km. Somos distribuidores del sistema de climatización de tu coche. Consúltanos. 987347859
