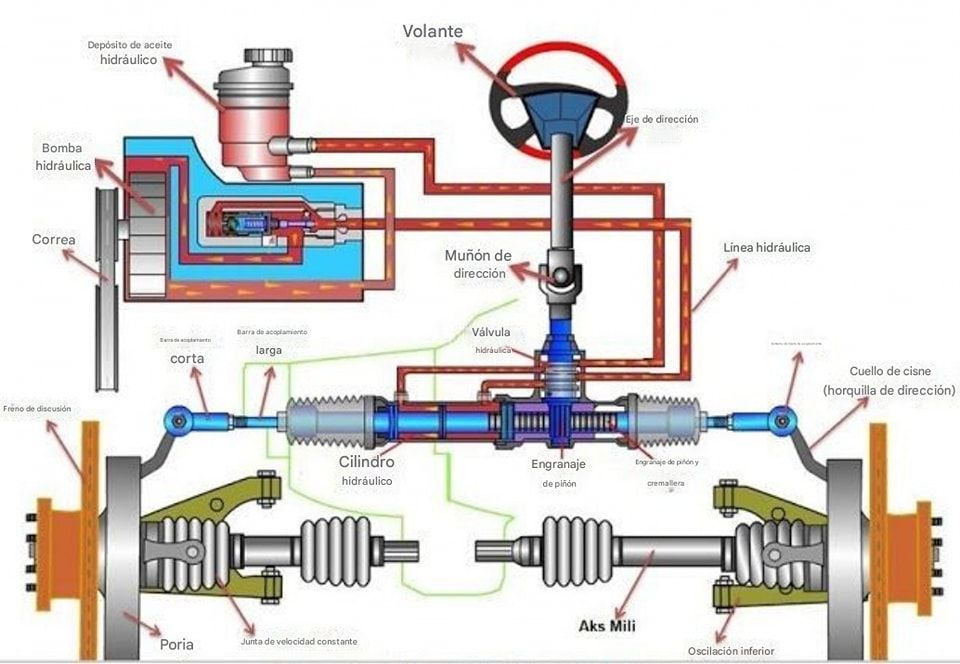

El sistema de dirección hidráulica facilita el giro del volante mediante un mecanismo asistido por presión de aceite. Este sistema reduce el esfuerzo requerido para maniobrar el vehículo, especialmente a bajas velocidades.

🛞 Volante

    Dispositivo que permite al conductor controlar la dirección del vehículo.

🔩 Eje de Dirección

    Transfiere el movimiento del volante al mecanismo de dirección.

⚙ Muñón de Dirección

    Articulación que permite el giro de las ruedas delanteras.

🛠 Engranaje de Piñón y Cremallera

    Convierte el movimiento rotacional del volante en un movimiento lineal para girar las ruedas.

🔄 Válvula Hidráulica

    Regula la presión del fluido hidráulico para facilitar la dirección asistida.

💧 Cilindro Hidráulico

    Recibe la presión del fluido para generar fuerza y mover la cremallera de dirección.

🛢 Depósito de Aceite Hidráulico

    Almacena el fluido hidráulico que circula por el sistema.

🔧 Bomba Hidráulica

    Genera presión en el sistema hidráulico, impulsando el fluido hacia la dirección.

🔗 Líneas Hidráulicas

    Conducen el fluido desde la bomba hasta el cilindro hidráulico.

🔩 Correa

    Conecta la bomba hidráulica con el motor para su funcionamiento.

🚗 Barras de Acoplamiento

    Elementos que transmiten el movimiento desde la cremallera a las ruedas.

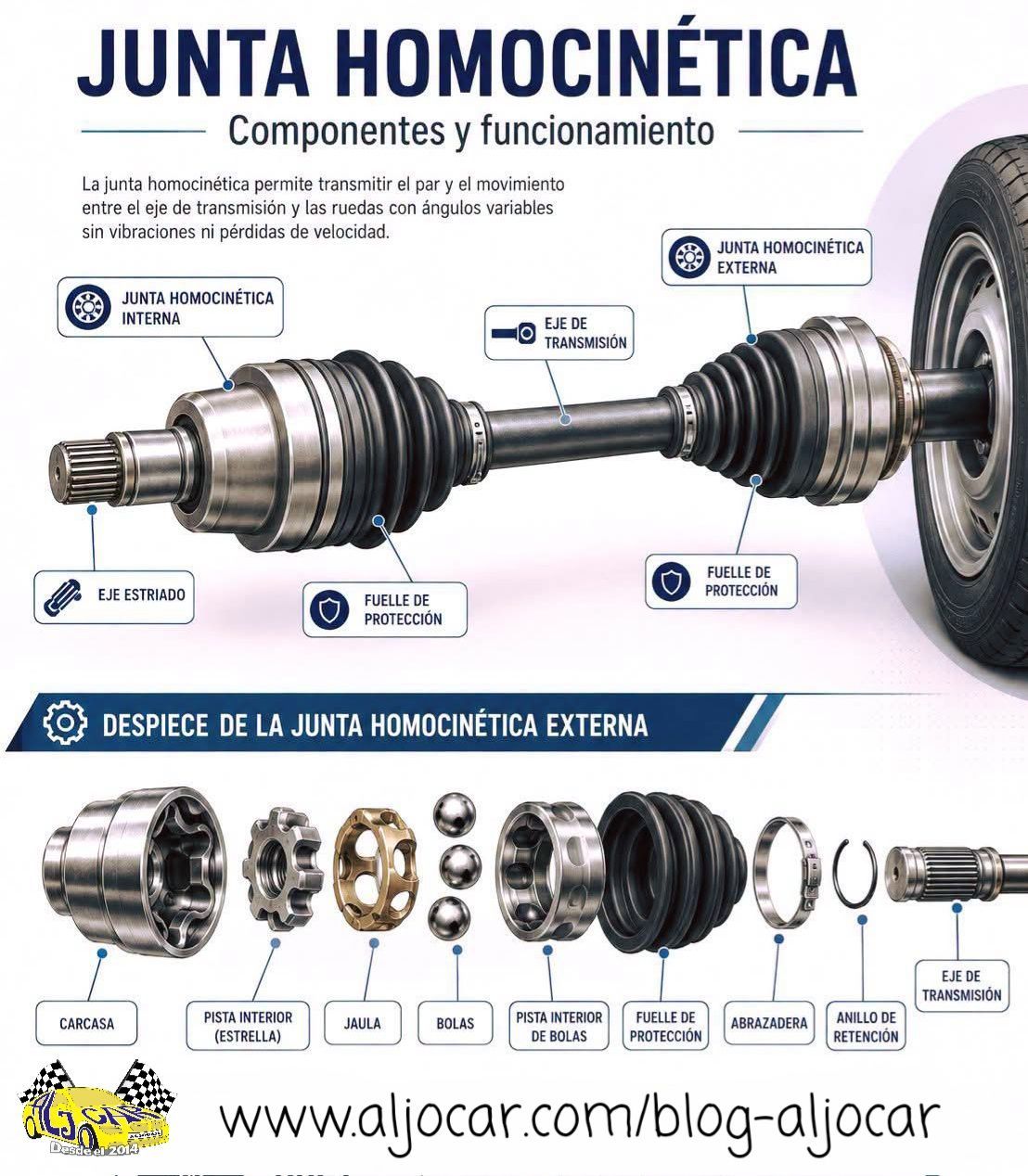

🔩 Poría y Junta de Velocidad Constante

    Elementos que permiten la rotación de las ruedas sin afectar la transmisión de la dirección.

⚙ Oscilación Inferior y Cuello de Cisne

    Partes del sistema de suspensión que trabajan junto con la dirección para mejorar la estabilidad.

1️⃣ Al girar el volante, el movimiento se transmite a través del eje de dirección.

2️⃣ El piñón y la cremallera convierten el giro en un desplazamiento lateral.

3️⃣ La bomba hidráulica, accionada por el motor mediante una correa, genera presión en el fluido.

4️⃣ La válvula hidráulica dirige el fluido hacia un lado del cilindro hidráulico.

5️⃣ La presión del fluido ayuda a mover la cremallera de dirección, reduciendo el esfuerzo del conductor.

6️⃣ Las barras de acoplamiento transmiten el movimiento a las ruedas delanteras, permitiendo el giro.

✅ Ventajas de la Dirección Hidráulica

✔ Reduce el esfuerzo para girar el volante.

✔ Facilita maniobras a bajas velocidades.

✔ Aumenta la seguridad y estabilidad del vehículo.

✔ Mejora la respuesta y precisión en la dirección.

🔧 Mantenimiento recomendado:

    Revisar y rellenar el aceite hidráulico periódicamente.

    Inspeccionar la bomba y las mangueras en busca de fugas.

    Sustituir la correa de la bomba si muestra desgaste.

Fuente: Mecánica Automotriz
