Sistema de freno de disco - Vista técnica

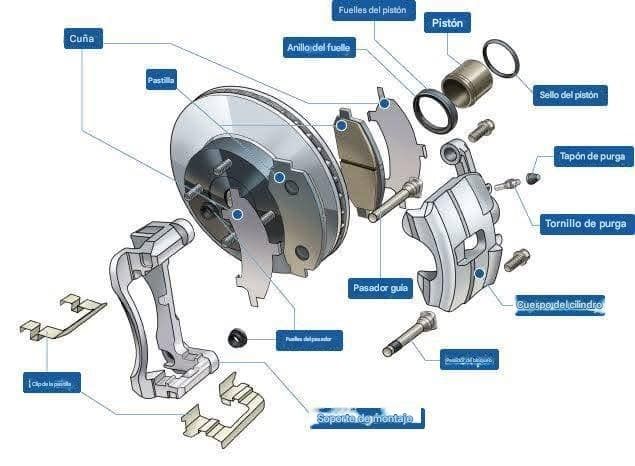

La imagen muestra un despiece técnico completo del sistema de freno de disco de un vehículo, destacando cada componente que permite el frenado eficiente y seguro. Este tipo de freno trabaja mediante presión hidráulica, transformando la fuerza del pedal en fricción directa sobre el disco.

🔍 Componentes detallados:

🟤 Pistón:

Cilindro móvil que empuja las pastillas contra el disco.

Se acciona con la presión del líquido de frenos.

🔵 Sello del pistón:

Mantiene el líquido hidráulico sellado y evita fugas.

Garantiza presión constante.

🧼 Fuelles del pistón:

Protege el pistón contra polvo y contaminantes.

Alarga la vida útil del sistema.

🔘 Anillo del fuelle:

Sostiene y ajusta el fuelle al pistón o al caliper.

🟤 Pastillas:

Elementos que generan fricción al presionar el disco.

Generalmente hechas de compuesto cerámico o semi-metálico.

🛞 Disco:

Gira con la rueda y recibe la fricción de las pastillas.

Su calidad y espesor son clave para la eficiencia de frenado.

🔧 Soporte de montaje:

Base estructural que sostiene el caliper y demás elementos.

🪛 Cuerpo del cilindro (caliper):

Alojamiento donde se mueve el pistón.

Puede ser de tipo flotante o fijo.

🔩 Pasador guía:

Permite el movimiento deslizante del caliper.

Debe mantenerse limpio y engrasado.

⚙️ Tornillo y tapón de purga:

Sirven para eliminar aire del sistema hidráulico.

Clave para evitar pérdida de presión.

🧷 Cuña y piezas deslizantes:

Permiten una colocación precisa y estable de las pastillas.

Evitan ruidos y desgaste irregular.

⚠️ Errores comunes:

❌ No purgar el aire del sistema después de cambiar pastillas

❌ Uso de pastillas baratas → menor rendimiento y desgaste del disco

❌ Ignorar ruidos → puede indicar piezas flojas o fallas

✔️ Consejos profesionales:

🔧 Usa siempre grasa especial para guías

🔧 Cambia el líquido de frenos cada 2 años

🔧 Verifica el grosor del disco al cambiar pastillas

🔧 Revisa el sellado del pistón y los fuelles

📌 Dato curioso:

Al frenar desde alta velocidad, un disco puede alcanzar temperaturas mayores a 600 °C, lo que demuestra la importancia de usar componentes de alta resistencia.
