¿Cómo funciona la batería de 12 voltios del coche?

Hasta la generalización de los móviles, la batería de 12 voltios del coche ha sido la batería «secundaria» (esto es, recargable) con la que todos hemos tenido más experiencia. De ella sabemos que es cúbica, pesada y que, por lo visto, está repleta de ácido sulfúrico. Y que debe de llevar plomo, porque siempre se refieren a ella con esa etiqueta. Pero… ¿cómo funciona, exactamente, la batería de 12 voltios del coche? Descubrirlo nos va a ayudar, también, a aprender mucho sobre ella, sus parámetros y mantenimiento.

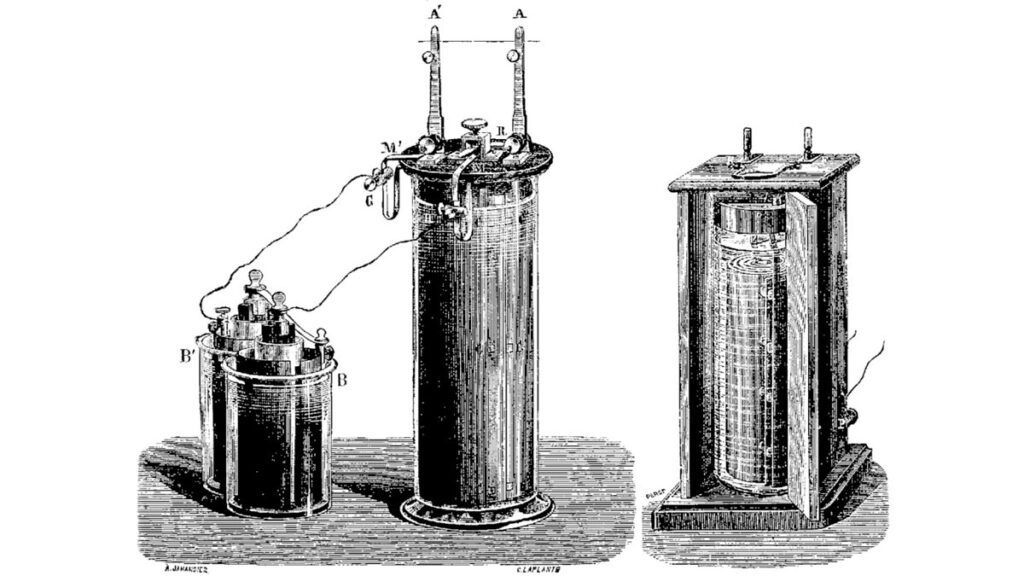

Una de las primeras batería de plomo-ácido de Planché


1) Una batería con historia

Lo primero que debes saber es que la batería de plomo, o de ácido-plomo, es la batería recargable con más historia. La inventó el físico francés Gastón Planté en 1859, y todavía en la actualidad sigue siendo el tipo de batería recargable de la que más unidades se han fabricado. En su día, la batería de Planté era un dispositivo tan sofisticado que ni siquiera existían cargadores para recargarla… aunque la máquina de Gramme, magneto o dinamo se inventaría poco después.

Hay tres excelentes razones por las que la batería de plomo-ácido ha sido un éxito desde su concepción: su bajo coste, su elevada fiabilidad y su facilidad de construcción. Aunque, antes de disfrutarla, fue necesario «pulir algunas esquinas», de cara a alcanzar cifras decentes de prestaciones. Pero, de momento, vamos a analizar cómo es la batería de 12 voltios del coche, desde fuera y hacia dentro.

Hemos sido engañados… dentro de las baterías hay ¡más baterías!


2) Sorpresa: no existen las baterías de 12 voltios

Cuando uno escucha hablar de baterías de 12 voltios, o de 9 voltios, o de 4,5 voltios, y ve sus carcasas… espera que dentro haya, literalmente, UNA batería de esa tensión. Por desgracia, eso es imposible. Cada reacción química de tipo Red-Ox (así se denomina a aquellas que tienen lugar con intercambio de electrones, que son las que nos interesan de cara a construir una batería) tiene una tensión asociada. Y es imposible pasar de unos 4 voltios. De manera que no podemos hacer «una batería de 12 voltios»… salvo si conectamos, a escondidas y en serie, varias baterias de tensión inferior para dar lo que se conoce como «paquete de baterías».

Por eso, y en realidad, una batería de 12 voltios es un paquete de seis baterías (en adelante, y para distinguirlas de la propia batería, las llamaremos celdas) de plomo-acido, conectadas en serie, y con cada una de ellas entregando 2,1 voltios de tensión. En el pasado, antes de que las baterías fueran herméticas (esto es, «sin mantenimiento»), cada una de estas seis celdas se la denominaba «vaso», y contaba con un tapón para poder reponer su nivel de agua. Siguiendo la misma lógica, cuando la batería fallaba porque una de las celdas se deterioraba, la tensión caía de 12 a 10 voltios, y se decía que experimentaba un «vaso comunicado»; esto es, un cortocircuito en una celda.

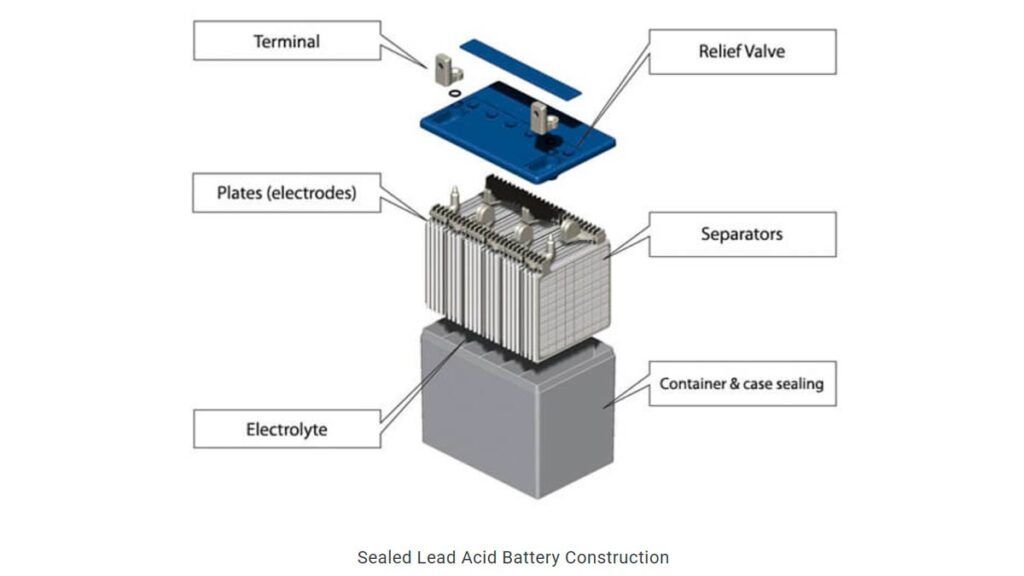

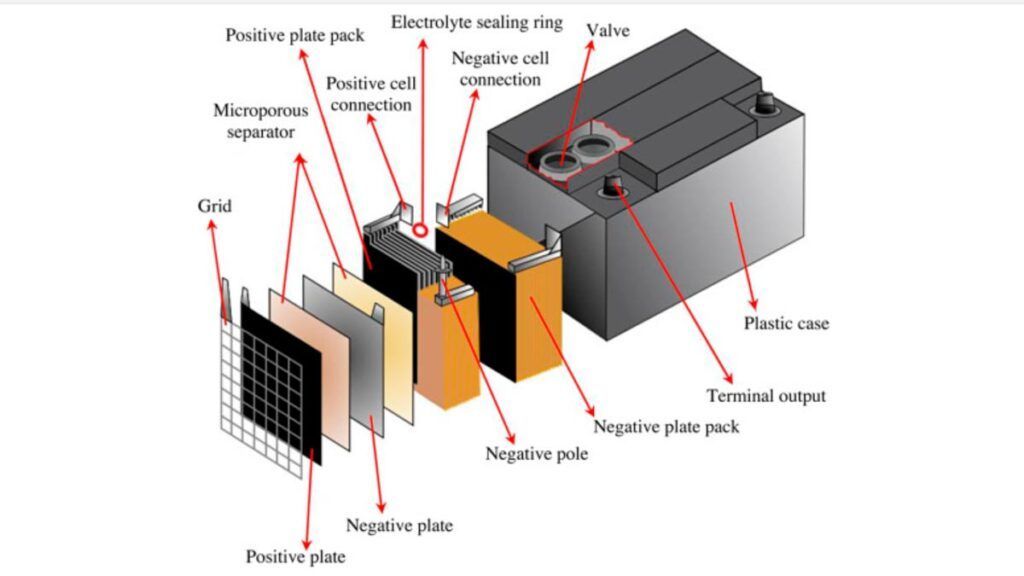

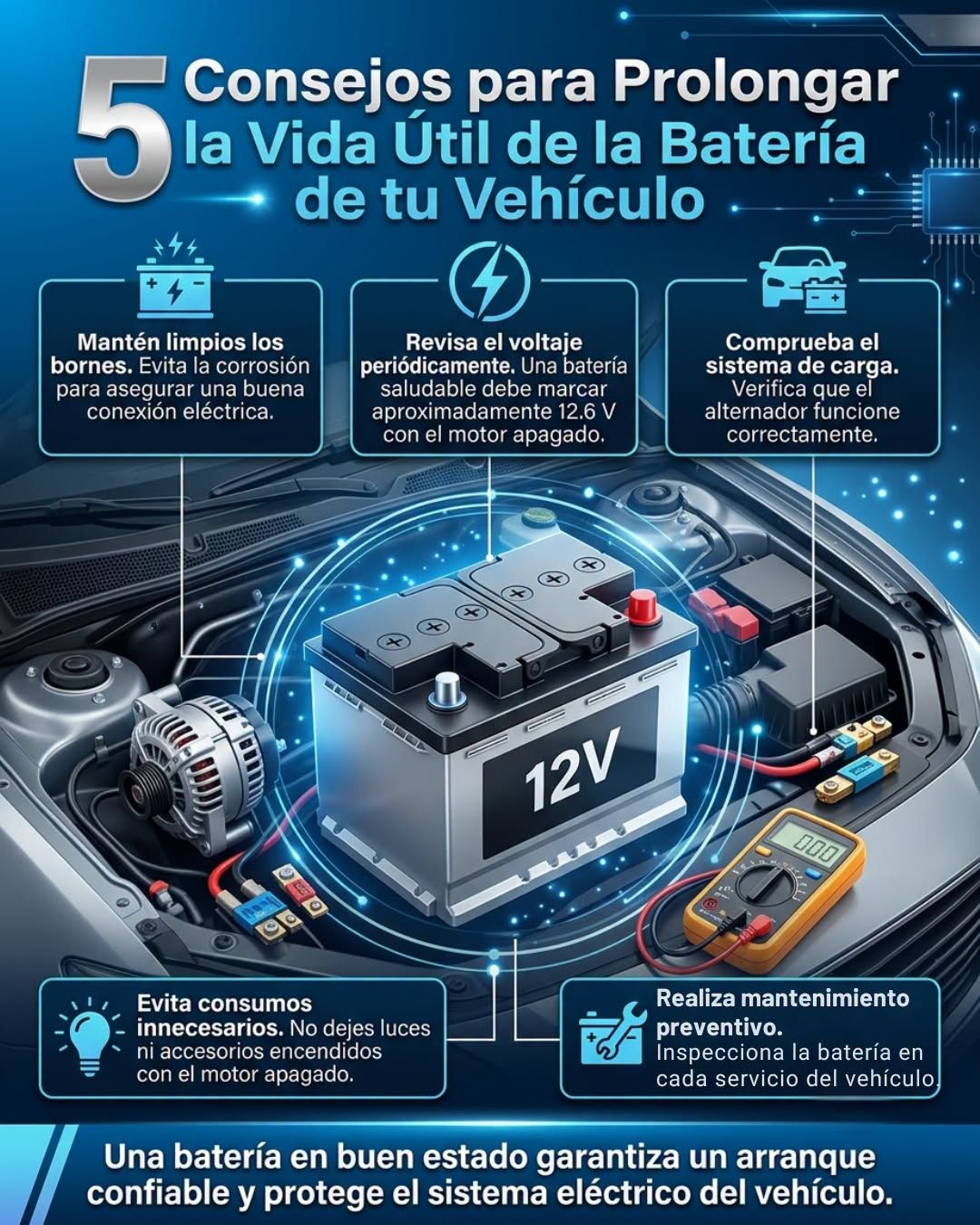

3) Anatomía típica de una batería de 12 voltios

El interior de una batería de 12 voltios siempre tiene el mismo aspecto. Cuenta con los siguientes componentes:

  • Terminales: Uno para el positivo (cable rojo) y otro para el negativo (cable negro).
  • Carcasa: De plástico, dividida en seis cámaras independientes. Cada una va a constituir una celda o vaso.
  • Placas: Los elementos básicos de la celda, junto con el separador y el electrolito. Los explicamos en el siguiente apartado.
  • Válvula de seguridad: Tanto la sobrecarga como la sobredescarga de la batería puede generar pequeñas cantidades de hidrógeno gaseoso, de manera que se necesita una forma de escape del gas en caso de mal funcionamiento o utilización incorrecta.

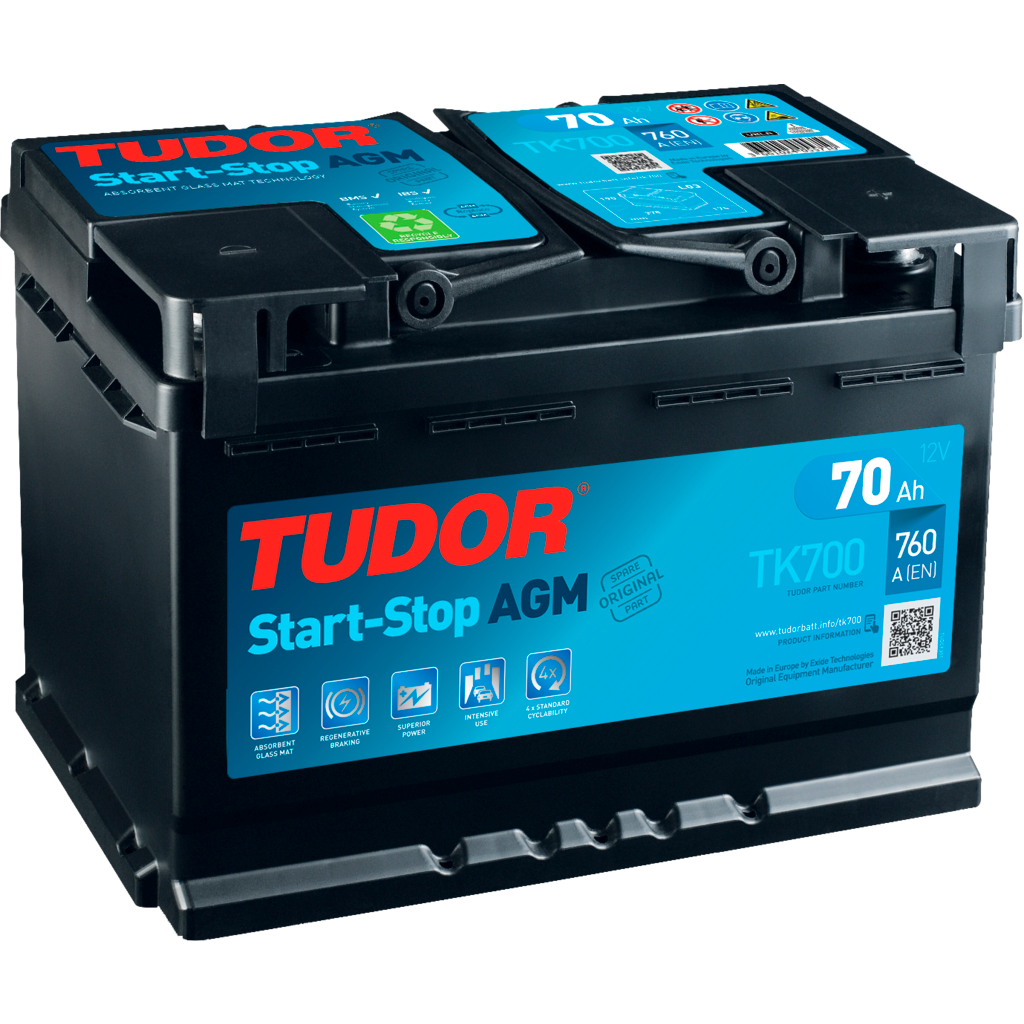

Además, en el etiquetado de una batería de 12 voltios siempre vamos a encontrar tres parámetros clave (click aquí si buscas información sobre cómo elegir una batería):

  • Tensión: Obviamente, debe de ser 12 voltios. Camiones y embarcaciones suelen utilizar 24 voltios… pero son el doble de largas (porque tienen el doble de celdas) de manera que la confusión es muy difícil.
  • Intensidad máxima de descarga: Expresada en amperios (A). Junto con la tensión de la batería, nos indica la potencia máxima que puede proporcionar la batería de manera puntual. Por ejemplo, una batería de 300 A podría entregar puntualmente (durante el arranque, para entendernos) hasta 3.600 vatios de potencia. Es importante, al sustituir la batería, que este parámetro no sea inferior al recomendado por el fabricante.
  • Capacidad de la batería: Expresada en Ah o Amperios-hora. Al multiplicar por la tensión, nos hacemos una idea de la cantidad de energía almacenada en la batería. Por ejemplo, una batería de 100 Ah podría entregar 1,2 kWh de energía. Este parámetro puede resultar engañoso, porque la velocidad a la que se entrega esa energía (es decir, la potencia de descarga) afecta a la cantidad de energía que se puede obtener de una batería. En cualquier caso, cuando reemplaces tu batería, deberás decantarte por una que ofrezca una capacidad similar o superior a la recomendada por el fabricante. De lo contrario, el coche arrancará, pero acortarás la vida de la batería.

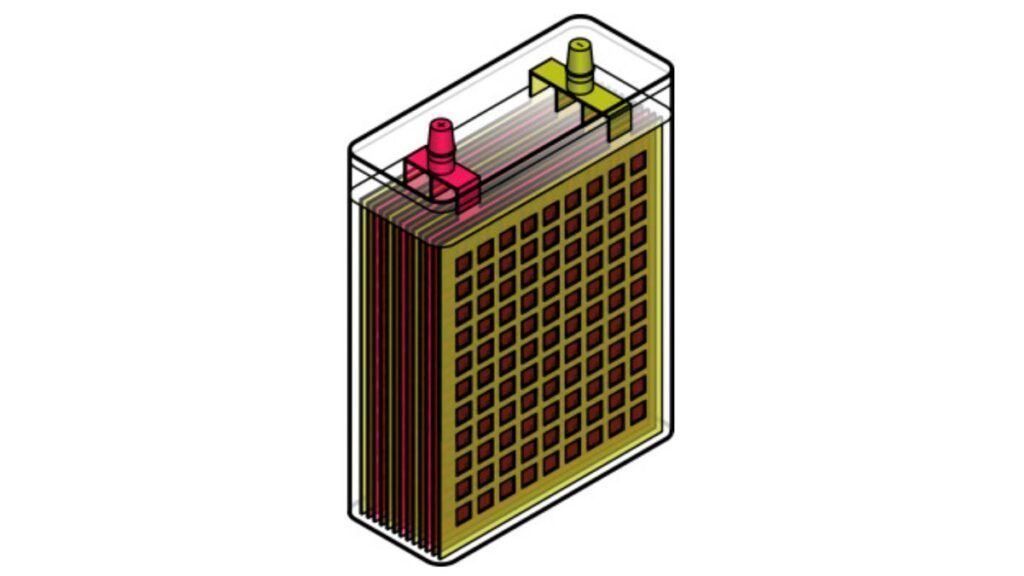

3) Anatomía típica de una celda

Las celdas de las batería de 12 voltios cuentan con los mismos elementos clave que cualquier otra celda. Tienen un par de colectores para la corriente (uno es el negativo, y el otro, el positivo) y, físicamente en contacto con estos tienen placas. La mitad de ellas están conectadas al polo negativo, donde se «producen» los electrones. Y la otra mitad está conectada al colector positivo, donde se «reciben» los electrones.

A las del polo negativo se las llama ánodo, y las del polo positivo se las llama cátodo. Todas las placas están sumergidas en un líquido llamado electrolito. En el caso de la batería de plomo-acido, se trata de una disolución acuosa de acido sulfúrico. Esta disolución no contiene sales y, en contra de lo que instintivamente puedas creer, no es conductora de la electricidad. Entre placas se coloca un «separador», que es una membrana porosa que impide el contacto físico entre ánodo y cátodo.

Como hemos explicado, la tensión de la celda viene dictada naturalmente por su química. En cuanto a la intensidad máxima (en amperios o A) que puede entregar, está determinada por el número de placas que tenga cada celda y la superficie de estas. La capacidad de la batería (en Amperios-hora o Ah) viene determinada por le número de placas. Como habrás deducido, las baterías más grandes ofrecen más capacidad e intensidad de descarga, y existe cierta relación lineal entre estos dos parámetros.

4) La batería de plomo… ¿es de plomo?

Ahora nos metemos de lleno en la «trastienda» química de la batería y su funcionamiento. Empezando por el nombre, todas las baterías suelen tener uno que identifica la clase de reacción química que tiene lugar en su interior. Nombres hay tantos como químicas. Tenemos las baterías alcalinas, las de mercurio, las de níquel, las de litio… estos nombres son términos técnicos que no describen del todo bien lo que ocurre dentro de la batería, pero nos sirven para entendernos. Y generalmente, hacen referencia al componente principal del ánodo de la batería, que es el elemento que se oxida para generar electricidad.

En el caso de una batería «de plomo», lo primero que tendríamos que subrayar es que el término técnico es «batería de plomo y ácido». Dentro de una de estas baterías, lo que encontramos son unas celdas en las que ocurren dos reacciones químicas. Por un lado, en el ánodo, o polo negativo, el plomo reacciona con ácido sulfúrico y se «oxida». La reacción se escribe como Pb + HSO4 → PbSO4 + H+ + 2e. Suena intimidante, pero lo único que nos interesa es ese término «+2e» Eso significa que suelta dos electrones. Al hacerlo, se crea una tensión, que es de 2,05 voltios por celda.

Por su parte, en el cátodo o polo positivo, comienza a querer producirse la siguiente reacción: PbO2 + HSO4 + 3H+ + 2e → PbSO4 + 2H2O. De nuevo un galimatías intimidante, pero esencialmente dice que, con dos electrones, el óxido de plomo del cátodo ( PbO2) se convierte en sulfato de plomo ( PbSO4).

En todo este proceso, el papel del ácido sulfúrico es de mero transportador de cargas. El polo negativo «suelta» un protón ( H+), y el positivo lo «recoge» y lo «casa» con un electrón que le llega por un cable. Por el camino, ese electrón ha hecho un trabajo. Por ejemplo, arrancar el coche.

Cuando llega el momento de recargar la batería, basta con proporcionar una corriente inversa a la que se genera naturalmente para que la reacción se invierta. Durante la recarga, el sulfato de plomo del ánodo vuelve a convertirse en plomo… y el sulfato de plomo del cátodo vuelve a convertirse en óxido de plomo.

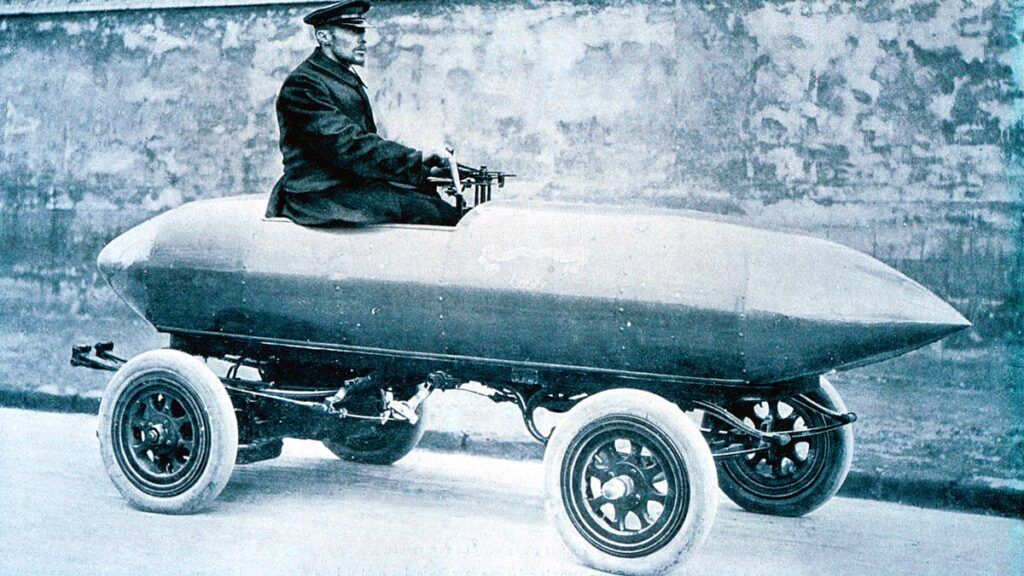

A lo largo de la historia, la batería de plomo-ácido ha demostrado ser un gran invento. Ha servido para propulsar submarinos… y también para conseguir récords de velocidad como el de La Jamais Contente (arriba), que alcanzó los 100 km/h el 1 de mayo de 1899. No obstante, su característica ganadora es que se trata de una batería recargable que combina bajo coste con una potencia elevada.

Sin embargo, desde el punto de vista de la electro-movilidad, y por desgracia, las baterías de plomo-acido no ofrecen ningún futuro. Sus prestaciones no solo son inferiores a las de sus alternativas de iones de litio, sino que son claramente insuficientes para construir un automóvil eléctrico viable. De hecho, ese ha sido el motivo por el que hemos tardado en tener coches eléctricos.

Una batería de plomo-ácido puede acumular unos 25 Wh por kilo de peso. Eso es entre 4 y diez veces menos que las alternativas basadas en iones de litio. Podrían hacerse coches eléctricos con baterías de plomo… pero estaríamos hablando de baterías que pesarían, como mínimo, entre 2 y 3 toneladas.


Fuente: Autof

Por Aljocar 28 de octubre de 2025
🧩 Embrague desgastado – cómo detectarlo y evitar daños mayores El embrague es el componente que conecta y desconecta el motor de la transmisión. Con el tiempo, el desgaste de sus superficies o del sistema hidráulico puede generar patinamiento, vibraciones y ruido. Si no se atiende a tiempo, puede dañar el volante bimasa y los rodamientos de empuje. --- ⚠️ Síntomas principales 🔸 Patinamiento: el motor acelera pero el vehículo no gana velocidad. 🔸 Vibraciones: al soltar el pedal o arrancar en primera. 🔸 Ruidos metálicos: al presionar o soltar el pedal. 🔸 Punto de mordida alto: el pedal agarra muy arriba. 🔸 Olor a quemado: por fricción excesiva del disco. --- 🔍 Pruebas recomendadas Prueba en 3ª o 4ª marcha: acelera suavemente; si el motor sube de revoluciones sin avanzar, el embrague patina. Revisión del sistema hidráulico: verificar pérdida de líquido o burbujas de aire. Diagnóstico del conjunto: revisar disco, volante y cojinete de empuje. --- ⚙️ Componentes involucrados Disco de embrague: pieza de fricción que transmite el movimiento. Volante bimasa: amortigua las vibraciones del motor. Cojinete de empuje: libera el embrague cuando se pisa el pedal. --- 💡 Consejo: Revisar el sistema de embrague cada 60.000 – 100.000 km y evitar mantener el pie apoyado en el pedal mientras se conduce; eso reduce su vida útil.
Por Aljocar 28 de octubre de 2025

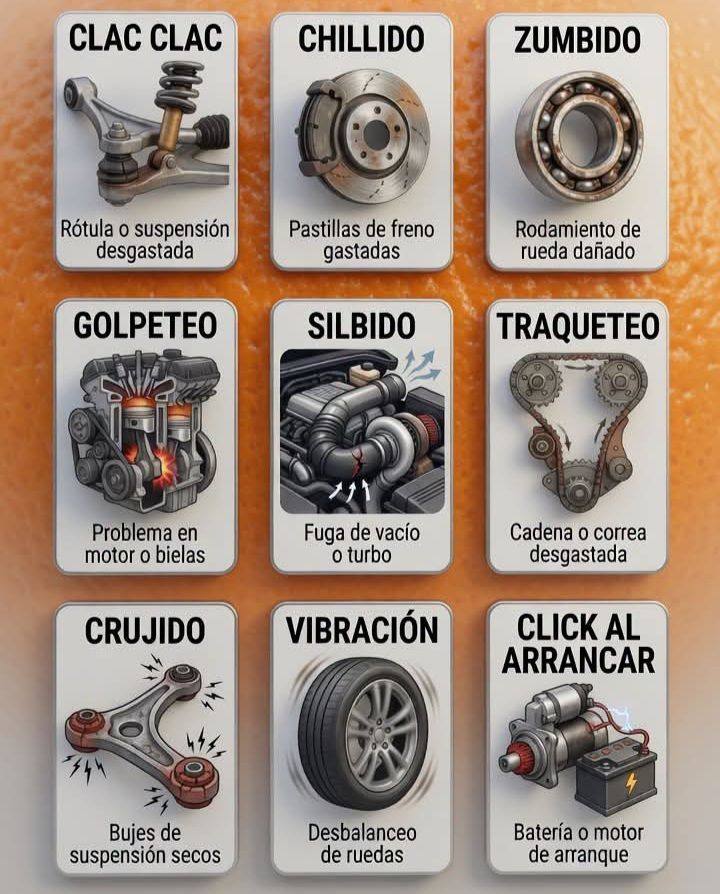

Rodamiento de Rueda – Zumbido Progresivo y Desgaste Irregular 💡 Concepto El rodamiento de rueda permite que la rueda gire suavemente reduciendo la fricción. Cuando se desgasta o se contamina con polvo o agua, comienza a generar ruido progresivo tipo zumbido, el cual aumenta con la velocidad. Si el daño es severo, puede provocar: Vibraciones en el volante o carrocería. Juego axial (movimiento lateral) de la rueda. En casos extremos, bloqueo del rodaje o desprendimiento de la rueda. Por seguridad, se recomienda revisarlo tras viajes largos, golpes fuertes o al cambiar neumáticos. --- 🧰 Consejo técnico Levantar la rueda y girarla manualmente para detectar asperezas, ruido metálico o juego lateral. En pruebas dinámicas, escuchar el ruido con un estetoscopio mecánico o durante la conducción. Sustituir el rodamiento en pares (ambos lados del eje) si uno presenta desgaste. --- “Rodamiento de rueda: el origen del zumbido que aumenta con la velocidad” “Un rodamiento desgastado genera un zumbido que aumenta con la velocidad. Además, puede causar vibraciones y, en casos graves, el bloqueo de la rueda. Para detectarlo, levanta el vehículo y gira la rueda manualmente: si escuchas ruido o notas aspereza, el rodamiento está dañado. Reemplázalo a tiempo para evitar accidentes y un desgaste irregular de los neumáticos.”
Por Aljocar 27 de octubre de 2025

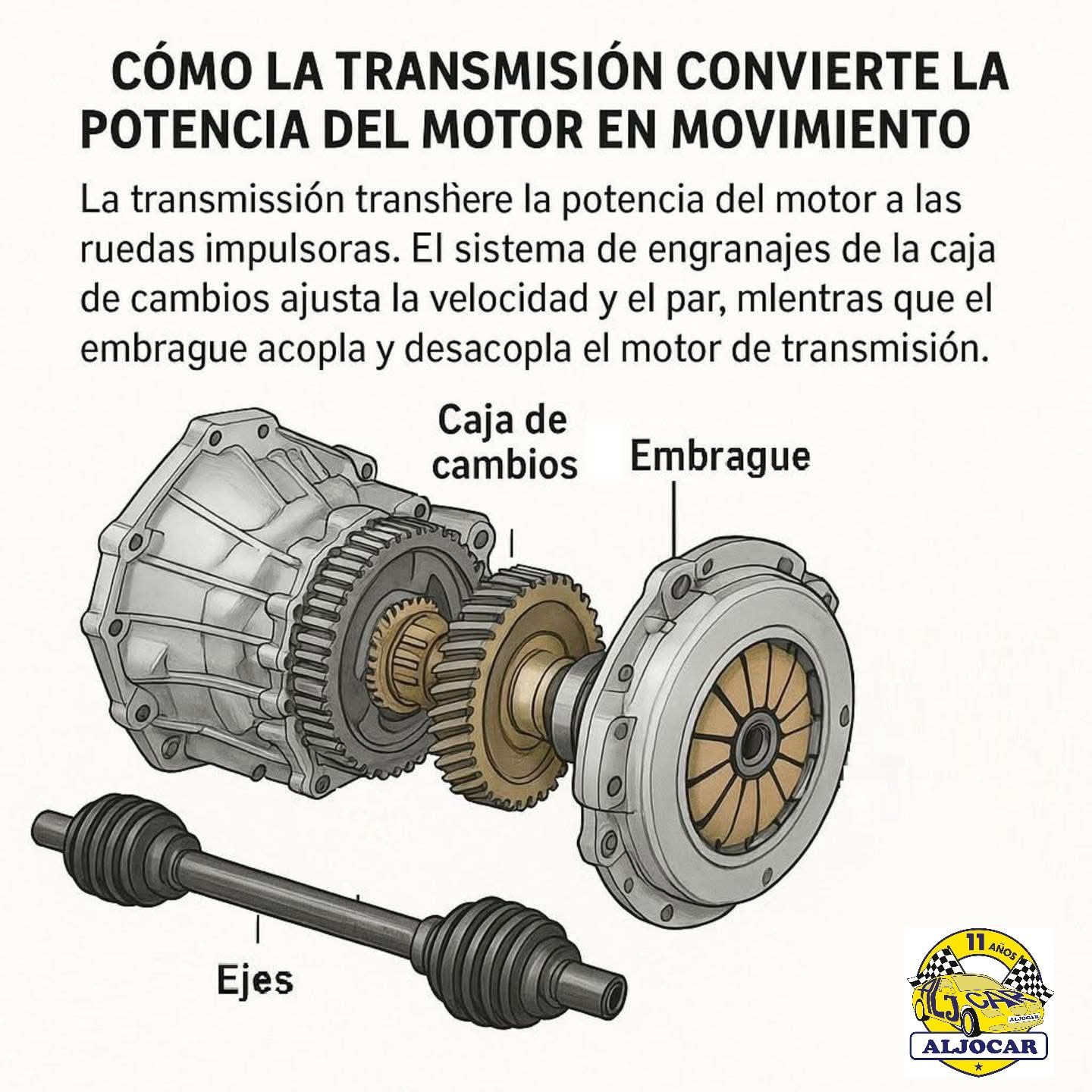

Sistema de transmisión manual
Por Aljocar 27 de octubre de 2025
Las correas de distribución sumergidas en aceite están siendo un quebradero de cabezactanto para los fabricantes como para los mecánicos que asisten el mantenimiento de un vehículo con dichas características. Entre los motores más conocidos se encuentran: Ford 1.0 EcoBoost PSA 1.2 PureTech VW 1.0 TFSI ¿Cómo podemos evitar o ralentizar éste efecto de descomposición en las correas? Manteniendo el aceite del motor lo más limpio posible: Evitar lo máximo posible las filtraciones de combustible hacia el aceite: ¿Cuáles son los beneficios de tener las correas sumergida? Reducción de la fricción (hasta un 20%) Reducción del consumo y de las emisiones de CO2 Reducción en peso y consecuentemente en costes para los fabricantes Reducción del intervalo de mantenimiento de la correa ( de 120.000 a 200.000 km) ¿Qué inconvenientes está generando esta tecnología? La correa sumergida en aceite se descompone de forma muy prematura, antes de lo 60.000km. La descomposición de esta correa junto con el aceite sucio, va generando una especie de fango que en muchos casos obstruye el tubo de aspiración y otros componentes del circuito. Esta obstrucción puede ocasionar averías de, como mínimo, 4.000€ y dañar la bomba de aceite, el turbo así como la reposición de una nueva correa de distribución. ¿Por qué motivo se descompone las correas de distribución? Actualmente, la gasolina suele contener un 5% de bioetanol. Debido a la inyección directa una parte de este combustible se filtra y acaba encontrándose con el aceite del cárter. Esta mezcla va a estar en continuo contacto con la correa y es el ácido acético del bioetanol el que va a provocar la descomposición de la correa de distribución. ¿Cómo podemos evitar o ralentizar éste efecto de descomposición en las correas? Manteniendo el aceite del motor lo más limpio posible: Para ellos debemos limpiar el motor en cada cambio de aceite. Si no limpiamos el motor y añadimos un aceite nuevo, el ácido acético del bioetanol seguirá estando presente en el cárter y la descomposición de la correa seguirá provocándose. Instrucciones para limpiar el sistema de lubricación y mantener el aceite limpio: Añadir e un bote de Oil System Cleaner antes del cambio de aceite dentro del depósito de aceite con entre 3 y 6 litros de lubricante. Mantener el régimen ralentí durante 20 minutos. Retirar el aceite usado y sustituir el filtro de aceite y rellenar con aceite nuevo. Un envase de 325 ml trata hasta 6 litros de aceite de motor. Evitar lo máximo posible las filtraciones de combustible hacia el aceite: Para ello será necesario reforzar las propiedades del lubricantes con la intención de neutralizar los ácidos y mejorar la fricción en el motor. Para ello utilizaremos el Super Friction Proofing Instrucciones de uso: Añadir el contenido de un envase al depósito de aceite con entre 3 y 6 litros de lubricante. Comprobar que, al añadir el producto, no excedemos el nivel máximo de aceite. Un envase de 352 ml trata hasta 6 litros de aceite de motor Utilizar en cada cambio de aceite o con mayor frecuencia si es necesario.
Por Aljocar 24 de octubre de 2025

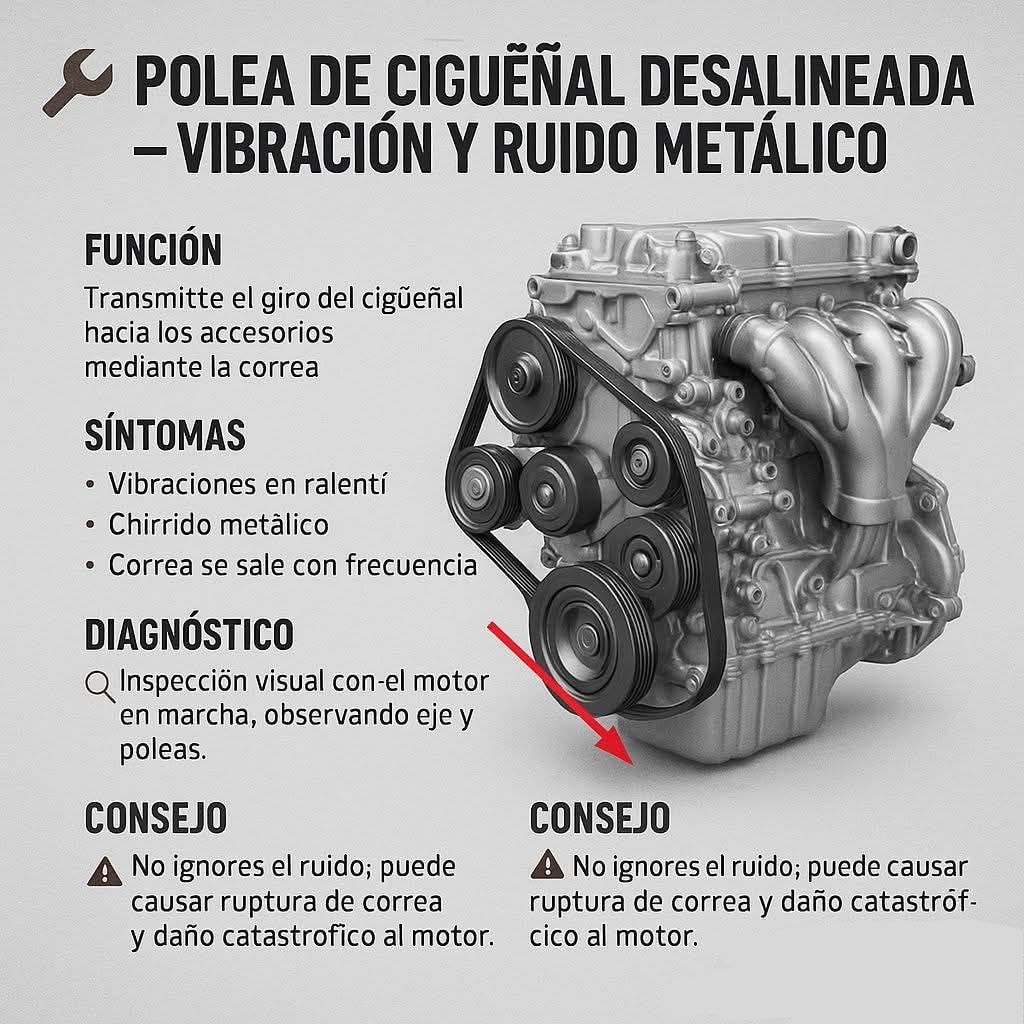

La correa que da vida a los componentes auxiliares 🚗⚙️ La correa de transmisión (serpentina) es una pieza fundamental del motor. Su tarea es transferir el movimiento del cigüeñal hacia los distintos componentes que permiten el correcto funcionamiento del vehículo. En otras palabras, sin esta correa, muchos sistemas dejarían de funcionar. --- ⚙️ FUNCIÓN PRINCIPAL 🔹 Transmite la fuerza del cigüeñal a todos los accesorios del motor. 🔹 Permite el funcionamiento simultáneo de varios sistemas esenciales. 🔹 Mantiene la sincronía entre poleas y componentes. --- 🧩 COMPONENTES CLAVE 1. 🔸 Polea del Cigüeñal: Transmite la energía del motor a toda la correa. 2. 🔹 Correa Serpentina: Une todas las poleas y mueve los accesorios del motor con una sola banda. 3. ⚙️ Tensor de Correa: Mantiene la tensión correcta para evitar deslizamientos o ruidos. 4. 🔋 Polea del Alternador: Genera energía eléctrica para alimentar el sistema eléctrico y cargar la batería. 5. ❄️ Polea del Compresor: Activa el sistema de aire acondicionado del vehículo. 6. 🛞 Polea de la Bomba de Dirección Asistida: Ayuda al sistema hidráulico de dirección, haciendo el volante más suave. --- ⚠️ SÍNTOMAS DE DESGASTE 🚨 Chillido o ruido agudo al encender el motor. ⚡ Batería que no carga correctamente. 🌬️ Aire acondicionado o dirección que dejan de funcionar. 👀 Grietas o desgaste visible en la correa. --- 💡 CONSEJO 🔧 Revisa la correa cada 40,000 km o según lo recomiende el fabricante. 🧴 Si presenta grietas, brillo o desprendimiento, reemplázala de inmediato para evitar que se rompa en marcha. --- 🚘 CONCLUSIÓN La correa de accesorios tiene un papel muy importante. Gracias a ella, tu vehículo mantiene energía, dirección y confort. 💪 ¡Cuídala y tu motor te lo agradecerá!
Por Aljocar 24 de octubre de 2025

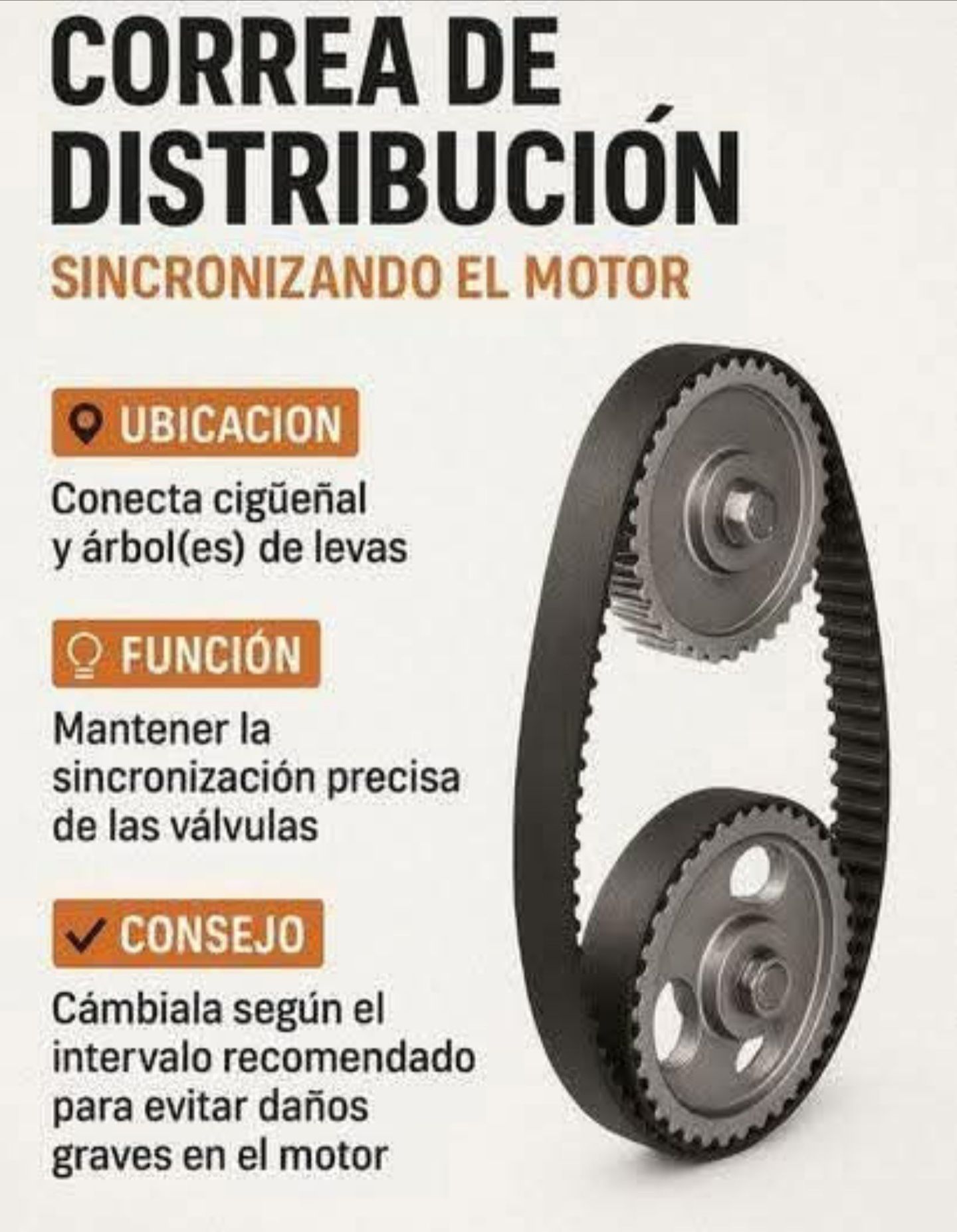

Sincronizando el Motor 📍 Elemento esencial que asegura la sincronización perfecta entre el cigüeñal y los árboles de levas para un funcionamiento armónico del motor. 📌 Ubicación: 🔧 Conecta directamente el cigüeñal con uno o más árboles de levas, generalmente en la parte frontal del motor, protegida por una cubierta plástica o metálica. ⚙️ Función principal: 🧠 Sincroniza con precisión la apertura y cierre de las válvulas de admisión y escape, asegurando que ocurran en el momento exacto durante los ciclos del pistón. ⚠️ Riesgos por desgaste o rotura: 🔩 Daño catastrófico del motor : Si se rompe mientras el motor está en marcha, las válvulas pueden chocar con los pistones. ⏱️ Pérdida de sincronización: Puede causar fallos en la combustión, pérdida de potencia o incluso apagones repentinos. ✅ Consejo técnico: Cámbiala según el kilometraje recomendado por el fabricante (usualmente entre 60,000 y 100,000 km). No esperar a que falle, ya que no da señales evidentes antes de romperse.
Por Aljocar 22 de octubre de 2025

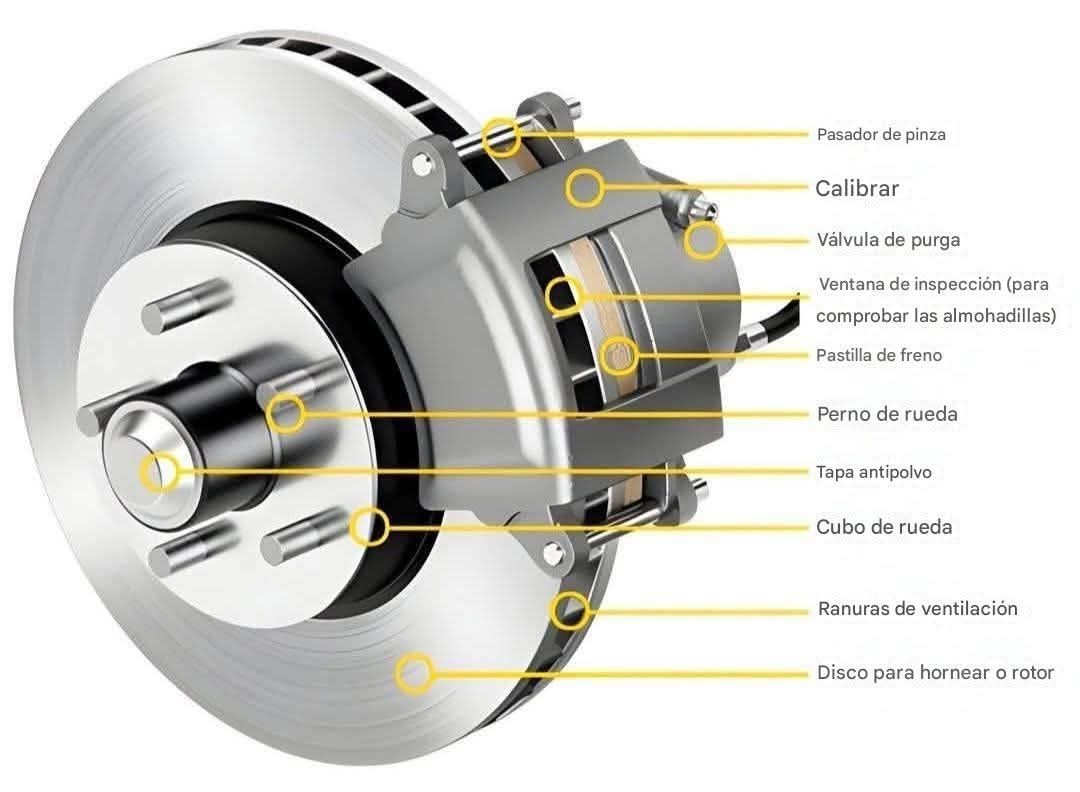

Componentes del sistema de freno de disco y su función 1️⃣ Disco para freno o rotor Es el componente circular metálico que gira junto con la rueda. Las pastillas de freno lo presionan desde ambos lados, generando fricción para detener el giro del neumático. 🔧 Función: Convertir la energía cinética del vehículo en calor por fricción. Disipar el calor a través de las ranuras de ventilación, evitando sobrecalentamiento. 💡 Dato técnico: los discos pueden ser sólidos o ventilados (como el de la imagen). Los ventilados son más eficientes en disipar calor y se usan en autos de mayor rendimiento. 2️⃣ Ranuras de ventilación Son canales internos en el rotor que permiten el paso de aire mientras gira. Estas ranuras mejoran la refrigeración y evitan la deformación del disco. 🔧 Función: Reducir la temperatura durante frenadas prolongadas. Evitar el “fading” (pérdida de eficacia por calor). Eliminar gases y residuos generados por el desgaste de las pastillas. 💡 Dato: un disco mal ventilado puede alcanzar temperaturas de más de 400°C, afectando su rendimiento. 3️⃣ Calibrador (pinza de freno) Es el mecanismo hidráulico que aloja las pastillas de freno. Contiene pistones que se mueven al recibir la presión del líquido de frenos. 🔧 Función: Presionar las pastillas contra el disco cuando el conductor pisa el pedal. Liberar la presión cuando se suelta el pedal. 💡 Dato técnico: existen dos tipos de pinzas: Fijas: tienen pistones a ambos lados del disco. Flotantes o deslizantes: tienen un solo pistón y se mueven lateralmente para aplicar presión uniforme. 4️⃣ Pasador de pinza Elemento metálico que permite el deslizamiento del calibrador. Garantiza que la presión sobre el disco sea uniforme en ambos lados. 🔧 Función: Facilitar el movimiento de la pinza flotante. Asegurar el centrado correcto del sistema durante el frenado. 💡 Dato: si los pasadores se oxidan o ensucian, la pinza puede quedarse atascada, provocando frenos desiguales o desgaste irregular de las pastillas. 5️⃣ Válvula de purga Pequeña válvula ubicada en la parte superior del calibrador. Se usa para extraer el aire del sistema hidráulico durante el purgado. 🔧 Función: Permitir la salida del aire atrapado en el líquido de frenos. Mantener la presión hidráulica constante en todo el sistema. 💡 Dato: si hay aire en el sistema, el pedal se siente “esponjoso” y el frenado pierde eficacia. 6️⃣ Ventana de inspección Es una pequeña abertura en el calibrador que permite ver el espesor de las pastillas de freno sin desmontar el sistema. 🔧 Función: Facilitar el mantenimiento preventivo. Indicar cuándo las pastillas deben ser reemplazadas. 💡 Dato: las pastillas suelen cambiarse cuando tienen menos de 3 mm de material útil. 7️⃣ Pastilla de freno Elemento de fricción que presiona el disco al accionar el pedal. Está compuesta por un material de fricción adherido a una placa metálica. 🔧 Función: Generar fricción para reducir la velocidad. Convertir energía cinética en calor. 💡 Dato: las pastillas pueden ser: Orgánicas: más suaves y silenciosas. Semimetálicas: equilibradas en durabilidad y desempeño. Cerámicas: alto rendimiento, menos polvo y ruido. 8️⃣ Perno de rueda Tornillos o espárragos donde se monta la llanta del vehículo. Van fijados al cubo de rueda y aseguran la unión firme entre el disco y la rueda. 🔧 Función: Sujetar la rueda al buje del vehículo. Transmitir el par de frenado y tracción. 💡 Dato: deben apretarse con el torque especificado para evitar deformaciones o daños. 9️⃣ Tapa antipolvo Protege los componentes del freno (principalmente el buje y el cojinete) del polvo, agua y suciedad. 🔧 Función: Evitar el ingreso de contaminantes que podrían desgastar los componentes. Prolongar la vida útil del rodamiento y el cubo. 🔟 Cubo de rueda Es la base central del conjunto de freno y rueda. En él se montan el disco, los pernos y el rodamiento. 🔧 Función: Permitir el giro libre y suave de la rueda. Servir de soporte para el disco y los pernos. 💡 Dato: el sensor ABS suele estar integrado en el cubo de rueda o en su entorno. ⚙️ Resumen del proceso de frenado El conductor pisa el pedal. El líquido de frenos transmite presión hidráulica a la pinza. Los pistones empujan las pastillas contra el disco. La fricción detiene el giro del rotor. El calor generado se disipa por las ranuras de ventilación. 🎯 Resultado: el vehículo se desacelera de manera controlada y segura. 🧠 Mantenimiento recomendado ✅ Revisar espesor de pastillas cada 10,000 km. ✅ Evitar contaminar el disco con grasa o aceite. ✅ Sustituir líquido de frenos cada 2 años. ✅ Verificar que la válvula de purga y pasadores se muevan libremente. ✅ Inspeccionar que el disco no presente deformaciones o surcos profundos. 💡 En resumen El sistema de frenos de disco combina precisión hidráulica, fricción controlada y disipación térmica para garantizar un frenado potente y seguro. Cada componente —desde el calibrador hasta el rotor ventilado— cumple un papel esencial en el rendimiento del vehículo.
