Piezas Móviles del Motor – Funciones y Movimiento

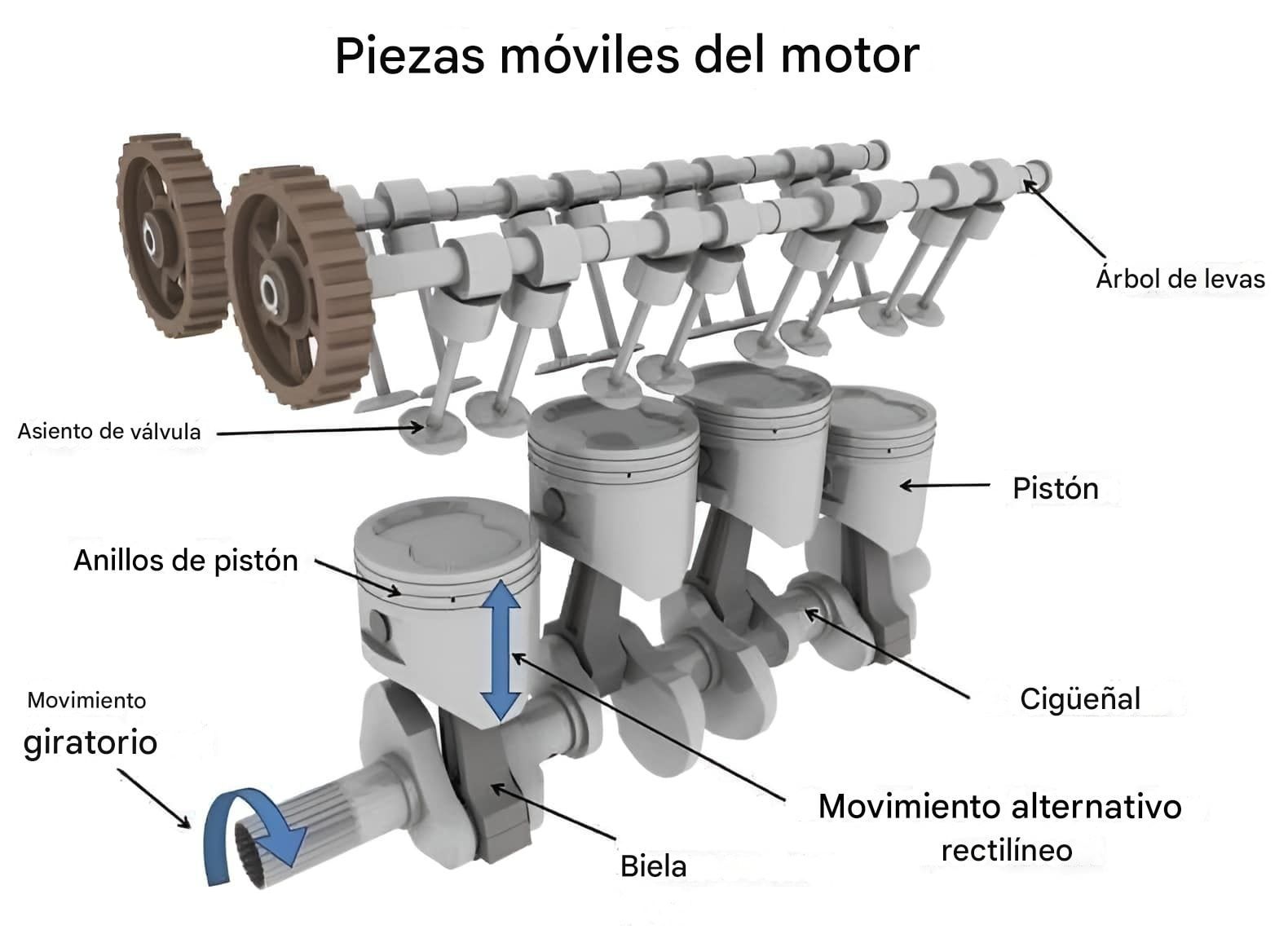

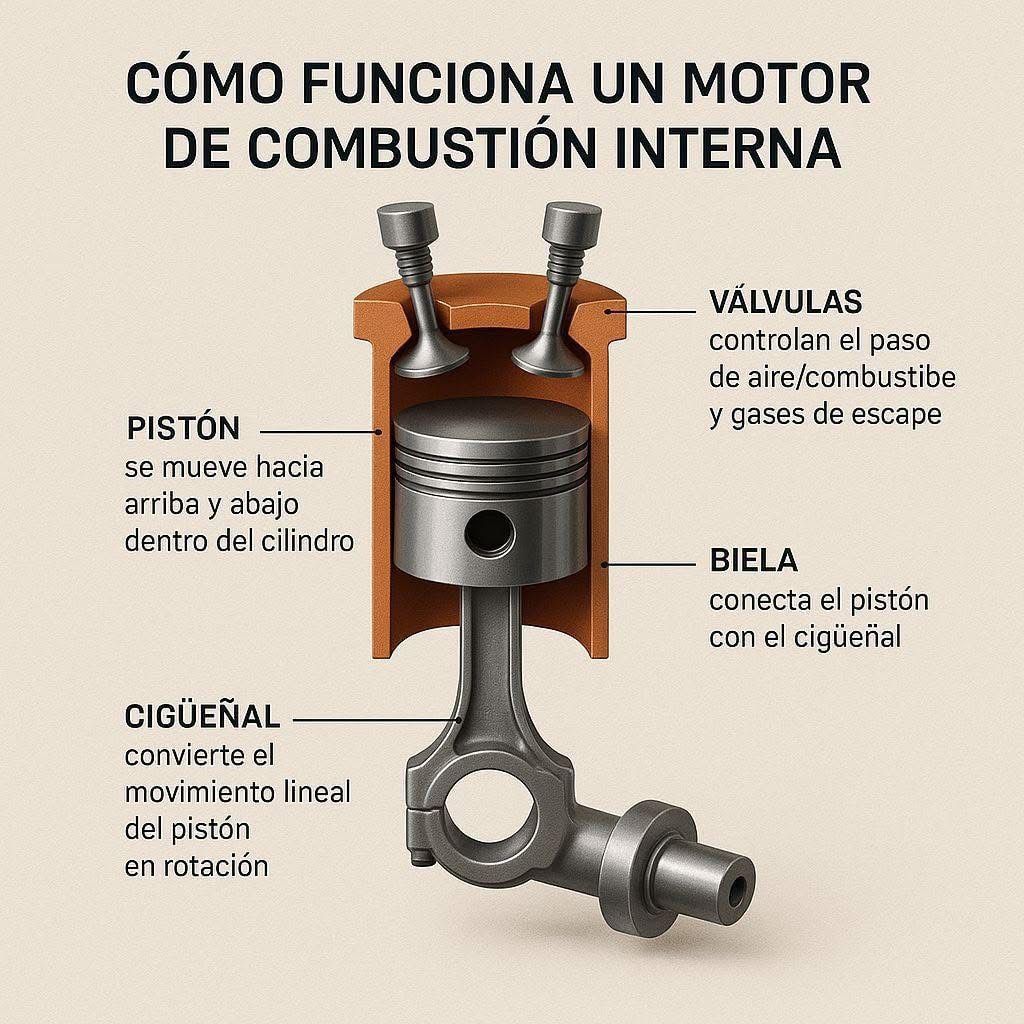

La imagen muestra los principales elementos móviles dentro de un motor de combustión interna, así como el tipo de movimiento que realiza cada uno para transformar la energía de la combustión en movimiento mecánico útil.

📋 Componentes Clave

Árbol de Levas

Controla la apertura y cierre de las válvulas de admisión y escape.

Se sincroniza con el cigüeñal mediante una correa, cadena o engranajes.

Asiento de Válvula

Zona donde la válvula se apoya y sella la cámara de combustión.

Debe ser hermético para mantener la compresión.

Pistón

Recibe la presión de la combustión y la transmite a la biela.

Realiza un movimiento alternativo rectilíneo dentro del cilindro.

Anillos de Pistón

Sellan la cámara de combustión para evitar fugas de gases y aceite.

Ayudan a disipar el calor hacia las paredes del cilindro.

Biela

Une el pistón con el cigüeñal y transforma el movimiento rectilíneo en rotatorio.

Cigüeñal

Convierte el movimiento alternativo de los pistones en un movimiento giratorio que finalmente llega a las ruedas a través de la transmisión.

🔄 Tipos de Movimiento

Alternativo Rectilíneo → Pistones suben y bajan.

Giratorio → Cigüeñal convierte ese movimiento en rotación continua.

⚠️ Fallos comunes en piezas móviles

Desgaste de anillos de pistón → pérdida de compresión y consumo de aceite.

Juego excesivo en bielas → ruidos de golpeteo (“biela picada”).

Desgaste en asientos de válvulas → pérdida de potencia y fallos de encendido.

💡 Dato curioso: A 3,000 rpm, cada pistón puede subir y bajar unas 50 veces por segundo, lo que demuestra la alta exigencia mecánica y la importancia de una buena lubricación.
