Qué es el sistema ABS

El sistema de frenos antibloqueo (ABS) evita que las ruedas se bloqueen durante una frenada brusca, manteniendo la tracción y el control direccional del vehículo.

Esto permite frenar con mayor seguridad, especialmente en superficies resbaladizas (lluvia, nieve, grava, etc.).

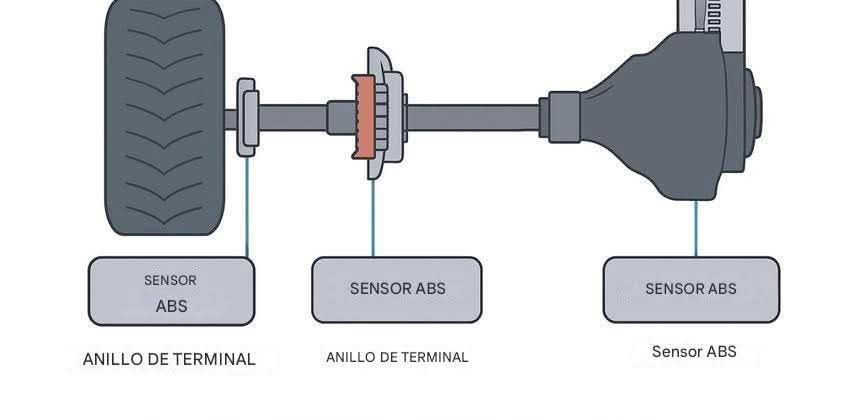

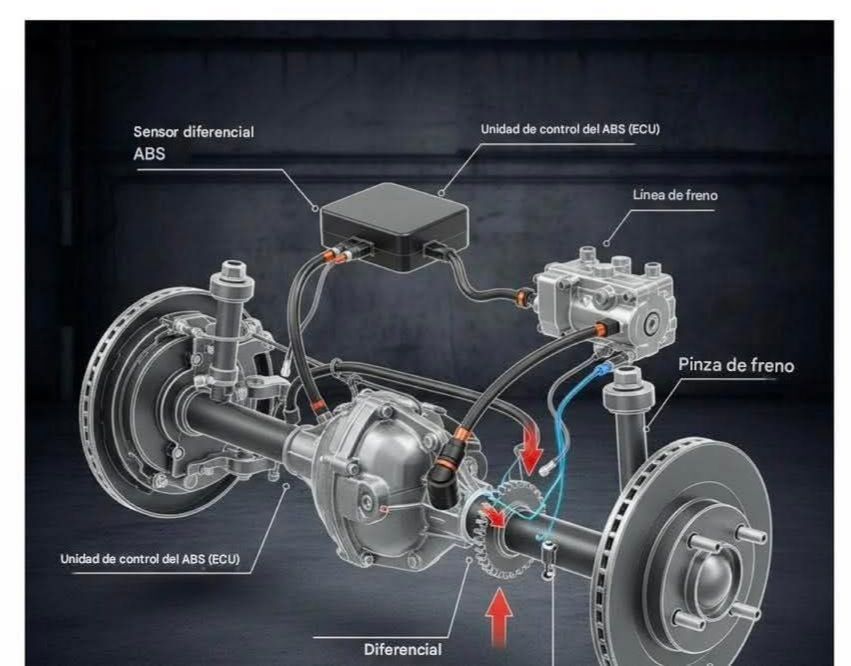

🧩 2️⃣ Componentes principales (según la imagen)

🔹 Sensor ABS (sensor de velocidad de rueda)

Detecta la velocidad de rotación de cada rueda.

Está ubicado en el manguetón, diferencial o cubo de rueda.

Funciona junto con un anillo dentado (anillo reluctor o de terminal) que gira solidario con la rueda.

💡 Cuando la rueda gira, el sensor genera una señal eléctrica proporcional a su velocidad.

🔹 Anillo de terminal (reluctor)

Es un disco con dientes metálicos o ranuras.

A medida que gira frente al sensor, interrumpe el campo magnético, creando impulsos eléctricos.

El número de pulsos por segundo = velocidad de la rueda.

🔹 Unidad de control del ABS (ECU)

Recibe las señales de los sensores de cada rueda.

Compara velocidades para detectar si una o varias ruedas están a punto de bloquearse.

Si detecta bloqueo → envía señales al módulo hidráulico para reducir la presión del freno en esa rueda.

🔹 Módulo hidráulico o bloque de válvulas

Controla la presión del líquido de frenos hacia cada pinza mediante válvulas electrónicas.

Posee tres fases de operación:

1️⃣ Aumento de presión (frenado normal).

2️⃣ Mantenimiento (cuando la rueda tiende a bloquearse).

3️⃣ Liberación (disminuye la presión para permitir el giro).

💧 Este ciclo ocurre decenas de veces por segundo.

🔹 Pinza de freno y línea de freno

Son los componentes tradicionales del sistema hidráulico de freno.

El ABS los controla para aplicar o liberar presión según la señal de la ECU.

🔹 Sensor diferencial ABS (en ejes traseros o 4x4)

Mide la velocidad promedio del eje trasero o del diferencial.

Ayuda al sistema a equilibrar el control entre las ruedas motrices.

🔄 3️⃣ Funcionamiento del sistema ABS paso a paso

1️⃣ El conductor pisa el pedal del freno.

2️⃣ La presión hidráulica se aplica a todas las ruedas.

3️⃣ Los sensores ABS miden la velocidad de cada rueda.

4️⃣ Si la ECU detecta que una rueda gira mucho más lento → se está bloqueando.

5️⃣ La ECU ordena al módulo hidráulico reducir la presión solo en esa rueda.

6️⃣ Cuando la rueda vuelve a girar libremente, el sistema restablece la presión.

7️⃣ Este ciclo se repite muchas veces por segundo, permitiendo control y estabilidad durante el frenado.

🚘 4️⃣ Ventajas del sistema ABS

✅ Evita el bloqueo de las ruedas.

✅ Mantiene la dirección controlable durante frenadas.

✅ Reduce la distancia de frenado en superficies lisas.

✅ Disminuye el desgaste irregular de neumáticos.

✅ Incrementa la seguridad en condiciones de emergencia.

⚠️ 5️⃣ Fallos comunes y síntomas

Fallo Causa probable Síntoma

Sensor ABS sucio o dañado Acumulación de metal o barro Luz ABS encendida

Anillo reluctor roto o deformado Golpes, corrosión o desgaste Frena con vibración o error ABS

Fallo en módulo hidráulico Solenoides defectuosos Pérdida de presión parcial

Cableado o conector roto Mal contacto eléctrico Sistema ABS desactivado

🧰 6️⃣ Mantenimiento recomendado

🔹 Limpieza de sensores y anillos reluctores cada 20,000 km.

🔹 Revisar conectores y cables por oxidación.

🔹 Sustituir líquido de frenos cada 2 años.

🔹 No ignorar la luz ABS: el sistema convencional seguirá funcionando, pero sin asistencia electrónica.

🧠 7️⃣ Dato extra

El sistema ABS trabaja en conjunto con ESP (control de estabilidad) y TCS (control de tracción).

Es un elemento vital en la seguridad activa del vehículo.

🧩 Conclusión

El sistema ABS es una innovación esencial en la seguridad automotriz: permite frenar con fuerza sin perder control, gracias a la comunicación precisa entre sensores, anillos y la ECU.

Un correcto mantenimiento garantiza frenadas estables, seguras y precisas.
