Caja de cambios
La transmisión o caja de cambios tiene como propósito:
Transmitir el movimiento y torque del motor hacia las ruedas.
Aumentar la fuerza (torque) a bajas velocidades.
Aumentar la velocidad del vehículo reduciendo el esfuerzo del motor.
Permitir el cambio de marcha sin que el motor se apague.
Proporcionar marcha atrás y punto muerto.

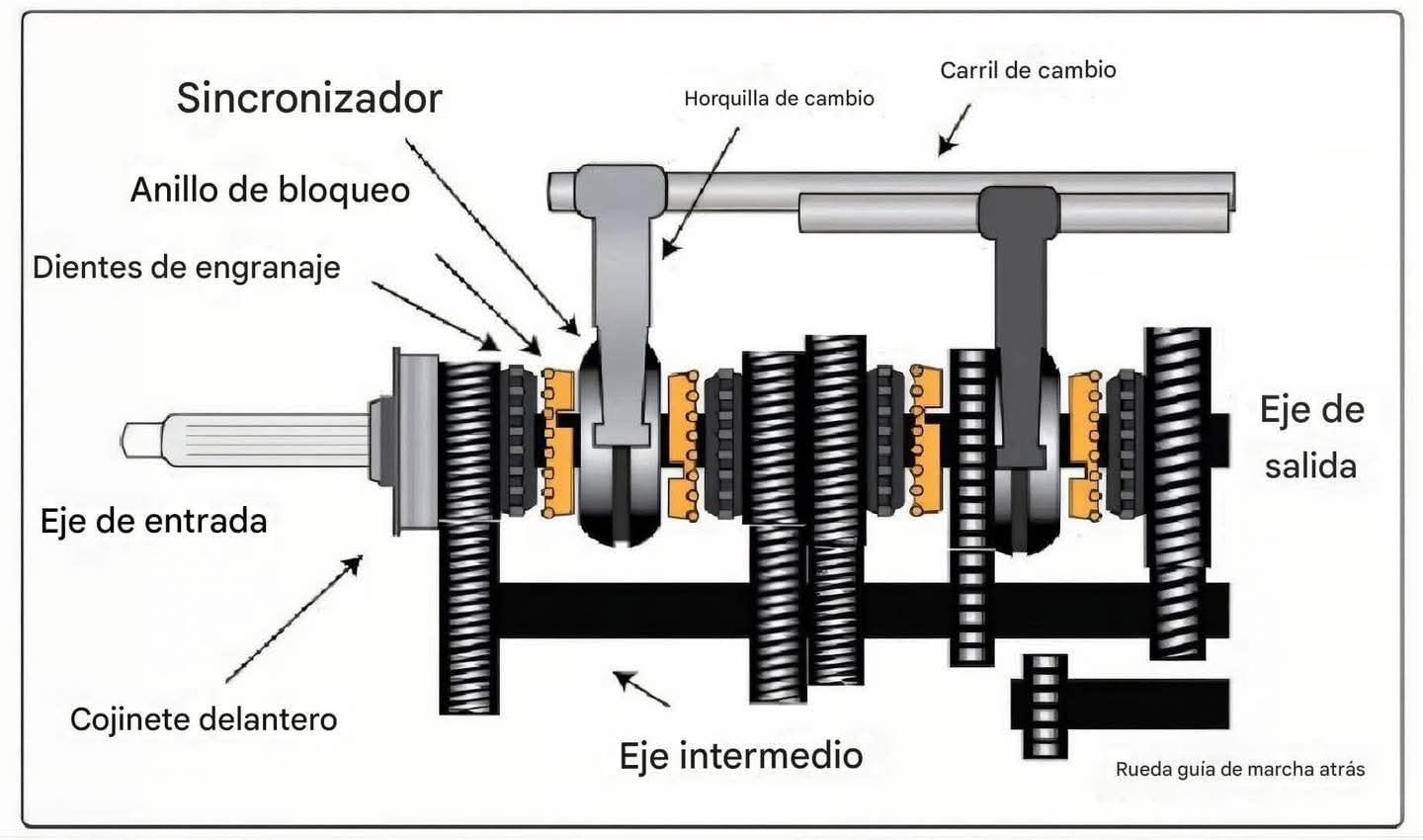

🧩 2️⃣ Principales componentes del diagrama
🔹 Eje de entrada
Recibe el movimiento directamente del embrague y del motor.
Gira a la misma velocidad que el cigüeñal.
Su extremo se acopla al piñón principal o engranaje primario.
💡 Este eje inicia toda la transmisión del movimiento.
🔹 Eje intermedio (contraeje)
Es impulsado por el eje de entrada mediante engranajes fijos.
Transmite el movimiento hacia el eje de salida.
Contiene una serie de engranajes fijos de distintos tamaños.
👉 Cuanto más grande es el engranaje, más torque genera y menor velocidad produce.
🔹 Eje de salida
Es el eje final que envía la potencia hacia el diferencial.
En él se montan los engranajes locos (engranajes que giran libres hasta que se engranan mediante el sincronizador).
🔹 Engranajes (dientes de engranaje)
Cada par de engranajes representa una relación de cambio (1ª, 2ª, 3ª, etc.).
Son engranajes helicoidales, lo que reduce ruido y mejora el acople.
💡 El número de dientes define la relación de transmisión.
🔹 Sincronizador
Es un mecanismo cónico y dentado que iguala la velocidad del engranaje con la del eje antes de acoplarlo.
Permite cambios de marcha suaves sin ruidos o golpes.
📍 Está formado por:
Cubo del sincronizador
Manguito deslizante
Anillos de bloqueo (cónicos)
🔹 Anillo de bloqueo (o sincronización)
Su función es igualar las velocidades de rotación del eje y del engranaje antes de engranar.
Tiene una superficie cónica que fricciona con el engranaje.
Evita que las marchas “raspen” al cambiar.
🔹 Horquilla de cambio
Pieza metálica que mueve el manguito del sincronizador hacia un lado u otro.
Se acciona mediante la palanca de cambios.
Desliza sobre el carril de cambio (eje superior del diagrama).
🔹 Carril de cambio
Guía por donde se mueve la horquilla.
Se conecta directamente con la palanca de velocidades del vehículo.
🔹 Cojinete delantero
Soporta el eje de entrada, permitiendo su rotación libre.
Reduce fricción y desgaste.
🔹 Rueda guía de marcha atrás
Es un engranaje intermedio adicional que invierte el sentido de rotación.
Gracias a él, el eje de salida gira en sentido contrario, permitiendo la marcha atrás.
🧠 3️⃣ Funcionamiento paso a paso de una caja de cambios
🔸 Paso 1: Movimiento inicial
El motor transmite fuerza al embrague.
El embrague envía la rotación al eje de entrada.
🔸 Paso 2: Transmisión al eje intermedio
El eje de entrada hace girar al eje intermedio mediante engranajes fijos.
Todos los engranajes del eje intermedio giran constantemente.
🔸 Paso 3: Selección de marcha
Al mover la palanca, la horquilla desliza el manguito del sincronizador.
El anillo de bloqueo iguala la velocidad del engranaje con la del eje.
Luego, el manguito engrana los dientes del engranaje seleccionado.
💡 Así se selecciona la marcha sin ruidos ni daños.
🔸 Paso 4: Transmisión al eje de salida
El engranaje acoplado transmite el movimiento al eje de salida.
De ahí, la fuerza llega al diferencial y las ruedas.
🔸 Paso 5: Marcha atrás
Se activa un engranaje adicional (rueda guía de reversa) que invierte el giro del eje de salida.
⚙️ 4️⃣ Ventajas del sistema sincronizado
✅ Cambios suaves sin raspar engranajes.
✅ Mayor durabilidad.
✅ Fácil manejo del vehículo.
✅ Evita esfuerzos innecesarios en el embrague.
⚠️ 5️⃣ Fallos comunes
🚫 Dificultad para entrar una marcha → sincronizador desgastado.
🚫 Ruidos metálicos al cambiar → anillo de bloqueo dañado.
🚫 Marchas que saltan → horquilla o engranajes gastados.
🚫 Vibraciones o zumbidos → cojinetes desgastados.
🧰 6️⃣ Mantenimiento recomendado
✅ Cambiar el aceite de transmisión cada 40,000 – 60,000 km.
✅ Revisar sellos y empaques.
✅ Evitar cambios bruscos.
✅ Usar siempre el aceite especificado por el fabricante.
🎯 Conclusión
El sistema sincronizado de transmisión manual es una obra de ingeniería de precisión que permite seleccionar marchas suavemente igualando velocidades entre ejes.
Un mantenimiento adecuado asegura durabilidad, eficiencia y un manejo suave.
