Averías comunes provocadas por el fallo de ventilación del cárter
Los fallos del turbo a menudo tienen su origen en condiciones de uso inadecuadas causadas por el fallo de otros componentes o sistemas. La ventilación del cárter del motor es uno de los sistemas que tienen una importancia enorme en la duración del turbo.
Como consecuencia de los fallos, el motor quema aceite y el exceso de presión que se genera en el interior del cárter dificulta el flujo de aceite hasta el turbo y su regreso hasta el cárter de aceite del motor. Sobre este fallo habla Nissens en este artículo.
Problemas relacionados
Normalmente, los problemas relacionados con el sistema de ventilación del cárter son dos: la presencia de presión excesiva en el cárter y la separación incorrecta de aceite. Ambos afectan a la duración del turbo.
El primer problema se refiere a la posibilidad de que se genere una presión excesiva en el cárter. Además de ser peligrosa para el motor, afecta al retorno de aceite desde el turbo. Como el aceite que sale del turbo depende exclusivamente de la gravedad para regresar al cárter de aceite, el aumento excesivo de presión en el cárter de ventilación constituirá un impedimento. Esto puede dar lugar a que se acumule una cantidad excesiva de aceite en el interior del turbo que, en última instancia, provocará tanto fugas en el eje del turbo como la penetración de aceite en el compresor y el lado del escape.
El segundo problema es la separación incorrecta de aceite de los gases del cárter que puede producirse ante la incapacidad del sistema de ventilación del cárter para filtrar el aceite del aire del respiradero porque está obstruido o averiado. Esto permitirá que llegue aceite a la admisión del motor, provocando una combustión contaminante. La acumulación excesiva de hollín en el lado de la turbina de algunos turbos a menudo se debe a fallos de ventilación del cárter y de separación de aceite. A veces, la presencia de aceite en el lado del compresor o el intercooler también puede estar relacionada con este fallo.
Solución
Haga un diagnóstico para determinar si el nivel de presión del cárter es el adecuado. Uno de los procedimientos más eficaces y recomendado para averiguar si la ventilación del cárter funciona correctamente consiste en medir expresamente la presión. La prueba de compresión del motor también permite averiguar si se trata de un problema del cárter.
Inspeccione exhaustivamente la totalidad del sistema de ventilación del cárter. El diseño del sistema puede variar en función de la aplicación y puede incluir una válvula de PVC, filtros/dispositivo de separación de aceite, latiguillos y conductos. El sistema debe estar limpio y ser estanco. Sustituya los componentes del sistema o el sistema completo en caso de fugas, fallos de funcionamiento de la válvula/separador o suciedad imposible de eliminar.
Averías comunes derivadas del fallo de ventilación del cárter
- Fuga de aceite en las juntas del eje del turbo, turbo contaminado con aceite
- Aceite en el lado de carga del sistema
- Consumo excesivo de aceite, salida de humo de color azul o gris del motor, aumento de revoluciones a ralentí
- Aceite en el lado de escape del sistema, adherencia de los álabes del mecanismo variable
- Obstrucciones y fallos de funcionamiento en los dispositivos de tratamiento de los gases de escape, como el convertidor catalítico y el filtro DPF
Para medir la presión de la ventilación del cárter, puede utilizar un simple indicador de líquido. Este puede adquirirse en un juego de diagnóstico específico para el turbo, pero también puede fabricarlo uno mismo.
- Recuerde medir la presión del cárter cuando el motor se encuentre a la temperatura de funcionamiento. Examine los valores de presión en toda la gama de velocidades del motor, desde el ralentí hasta los niveles más altos de revoluciones.
- En los motores que se encuentran en buen estado es normal que se produzca un exceso marginal de presión durante el ralentí. Al aumentar las revoluciones del motor, normalmente se indicará una presión negativa (es decir, aspiración). Las presiones negativa y positiva no deben superar los valores de -5 mbar / -0,07 psi y 5 mbar / 0,07 psi, respectivamente, en toda la gama de velocidades.
- Cualquier presión excesiva que esté fuera del rango de -5 o +5 indicará la existencia de problemas en la ventilación del cárter. Esta debería sustituirse o limpiarse.
- Una presión negativa por debajo de -5 mbar indica que el motor tiene problemas de respiración. Inspeccione el filtro de entrada de aire y los conductos de canalización de aire para saber si hay atascos. Si el problema no se soluciona, las restricciones pueden ocasionar una obstrucción total de la ventilación del cárter y provocar fallos graves en el turbo y el motor.
Fuente: La Comunidad del Taller
Postura Correcta al Conducir: Clave para Seguridad y Comodidad Una posición adecuada al volante no solo evita dolores musculares y lesiones, sino que también mejora el control del vehículo y reduce el riesgo de lesiones en caso de accidente. 📏 Recomendaciones de ajuste: Respaldo → Inclinación de 20° para soporte lumbar y comodidad. Ángulo de rodillas → Aproximadamente 135° para mejor circulación. Ángulo de caderas → Alrededor de 115° para evitar tensión en la espalda baja. Distancia al volante → Mantener 30 cm desde el pecho al volante para que el airbag actúe correctamente. Reposacabezas → Ajustado a la altura de la cabeza para prevenir latigazos cervicales. 🚫 Errores comunes: Sentarse demasiado cerca del volante. Espalda encorvada y hombros adelantados. Rodillas muy flexionadas o estiradas en exceso. ✅ Beneficios de la postura correcta: ✔️ Mejor tiempo de reacción. ✔️ Menor fatiga en viajes largos. ✔️ Reducción de lesiones en caso de impacto. 📌 Dato curioso: Una mala postura puede incrementar el riesgo de lesiones cervicales hasta en 60% en accidentes de baja velocidad.
“Decían que era imposible… que un motor tan pequeño nunca movería algo tan grande. Pero yo sabía que las grandes ideas caben en espacios pequeños.” 🔧🚗🔥 Mi nombre es Gottlieb Daimler. Nací en una época donde el caballo era el rey de los caminos 🐎, y nadie imaginaba un mundo sin ellos. Pero desde joven soñaba con máquinas… con motores. Mientras otros veían carruajes, yo veía una oportunidad de reemplazar la fuerza animal con ingeniería. 🏭💭 Trabajé en talleres, estudié mecánica, me formé como ingeniero. No fue fácil: no tenía recursos, solo determinación. Pasaba noches enteras dibujando planos, haciendo pruebas 📐📝. Fracasé muchas veces. El motor explotaba 💥. El motor no arrancaba. Me decían que estaba loco 🤪, que eso no funcionaría jamás. Pero yo no podía rendirme. Sabía que si lograba miniaturizar la potencia, cambiaría el mundo. 🌍 En 1885 logré construir el primer motor de combustión interna compacto, y no solo eso: lo instalé en una bicicleta de madera 🚲. Muchos se rieron de mí… hasta que esa bicicleta arrancó y empezó a andar sola, sin caballos, sin esfuerzo. Fue el nacimiento del primer vehículo motorizado 🚀. A partir de ahí, fundé junto a Wilhelm Maybach una empresa que llevaría la movilidad a otro nivel. Los obstáculos no desaparecieron: problemas técnicos, falta de inversionistas, escepticismo ❌💰. Pero cada reto era un peldaño hacia algo más grande. Hoy, cada vez que un motor ruge, cada vez que un automóvil avanza, hay una parte de mi sueño ahí adentro. Porque no se trataba solo de crear una máquina… se trataba de liberar al mundo, de ir más rápido, de ir más lejos 🏎️🌟. “Cuando todos siguen el camino… atrévete a construir uno nuevo.” 🛤️💪 Gottlieb Daimler

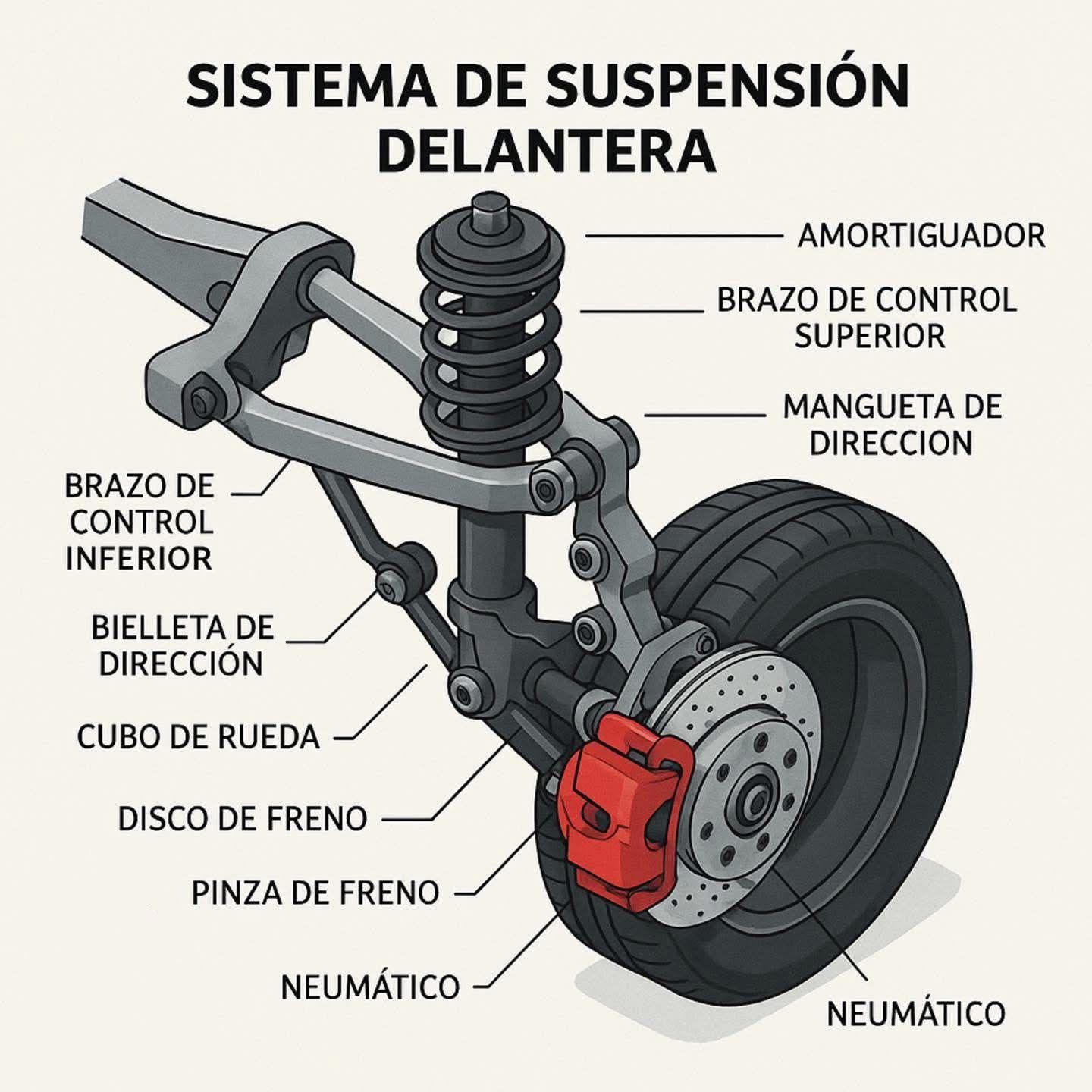

El sistema de suspensión es el encargado de mantener la estabilidad, comodidad y control del vehículo al circular, absorber irregularidades del camino y mantener contacto constante entre las ruedas y el suelo. 🧩 Componentes principales (según la imagen): ✔️ Resorte helicoidal: Absorbe las irregularidades del terreno y devuelve la energía. ✔️ Amortiguador: Controla el movimiento del resorte y evita rebotes excesivos. ✔️ Rótulas (superior e inferior): Permiten el movimiento y articulación de las ruedas. ✔️ Brazo de control (superior e inferior): Une el chasis con el conjunto de la rueda. ✔️ Barra estabilizadora: Minimiza el balanceo lateral en curvas. ✔️ Muñón de dirección: Conecta el sistema de suspensión con la dirección. ✔️ Conjunto McPherson: Tipo de suspensión delantera común que integra resorte, amortiguador y soporte. ⚙️ ¿Cómo funciona? Al caer en un bache o al tomar una curva, el resorte y amortiguador absorben y disipan la energía. Las rótulas y brazos de control permiten que la rueda se mueva sin afectar la carrocería. Las barras estabilizadoras reducen el movimiento lateral, dando mayor estabilidad. Todo esto permite que el vehículo mantenga tracción, dirección y comodidad. ⚠️ Síntomas de fallos en la suspensión: ❌ Ruidos metálicos al pasar por baches. ❌ Desgaste irregular de neumáticos. ❌ El coche se inclina al frenar o tomar curvas. ❌ Rebotes excesivos después de pasar un obstáculo. 🧠 Dato curioso: El sistema MacPherson se usa en la mayoría de los vehículos modernos por ser compacto, económico y eficiente.
La imagen muestra un despiece técnico completo del sistema de freno de disco de un vehículo, destacando cada componente que permite el frenado eficiente y seguro. Este tipo de freno trabaja mediante presión hidráulica, transformando la fuerza del pedal en fricción directa sobre el disco. 🔍 Componentes detallados: 🟤 Pistón: Cilindro móvil que empuja las pastillas contra el disco. Se acciona con la presión del líquido de frenos. 🔵 Sello del pistón: Mantiene el líquido hidráulico sellado y evita fugas. Garantiza presión constante. 🧼 Fuelles del pistón: Protege el pistón contra polvo y contaminantes. Alarga la vida útil del sistema. 🔘 Anillo del fuelle: Sostiene y ajusta el fuelle al pistón o al caliper. 🟤 Pastillas: Elementos que generan fricción al presionar el disco. Generalmente hechas de compuesto cerámico o semi-metálico. 🛞 Disco: Gira con la rueda y recibe la fricción de las pastillas. Su calidad y espesor son clave para la eficiencia de frenado. 🔧 Soporte de montaje: Base estructural que sostiene el caliper y demás elementos. 🪛 Cuerpo del cilindro (caliper): Alojamiento donde se mueve el pistón. Puede ser de tipo flotante o fijo. 🔩 Pasador guía: Permite el movimiento deslizante del caliper. Debe mantenerse limpio y engrasado. ⚙️ Tornillo y tapón de purga: Sirven para eliminar aire del sistema hidráulico. Clave para evitar pérdida de presión. 🧷 Cuña y piezas deslizantes: Permiten una colocación precisa y estable de las pastillas. Evitan ruidos y desgaste irregular. ⚠️ Errores comunes: ❌ No purgar el aire del sistema después de cambiar pastillas ❌ Uso de pastillas baratas → menor rendimiento y desgaste del disco ❌ Ignorar ruidos → puede indicar piezas flojas o fallas ✔️ Consejos profesionales: 🔧 Usa siempre grasa especial para guías 🔧 Cambia el líquido de frenos cada 2 años 🔧 Verifica el grosor del disco al cambiar pastillas 🔧 Revisa el sellado del pistón y los fuelles 📌 Dato curioso: Al frenar desde alta velocidad, un disco puede alcanzar temperaturas mayores a 600 °C, lo que demuestra la importancia de usar componentes de alta resistencia.

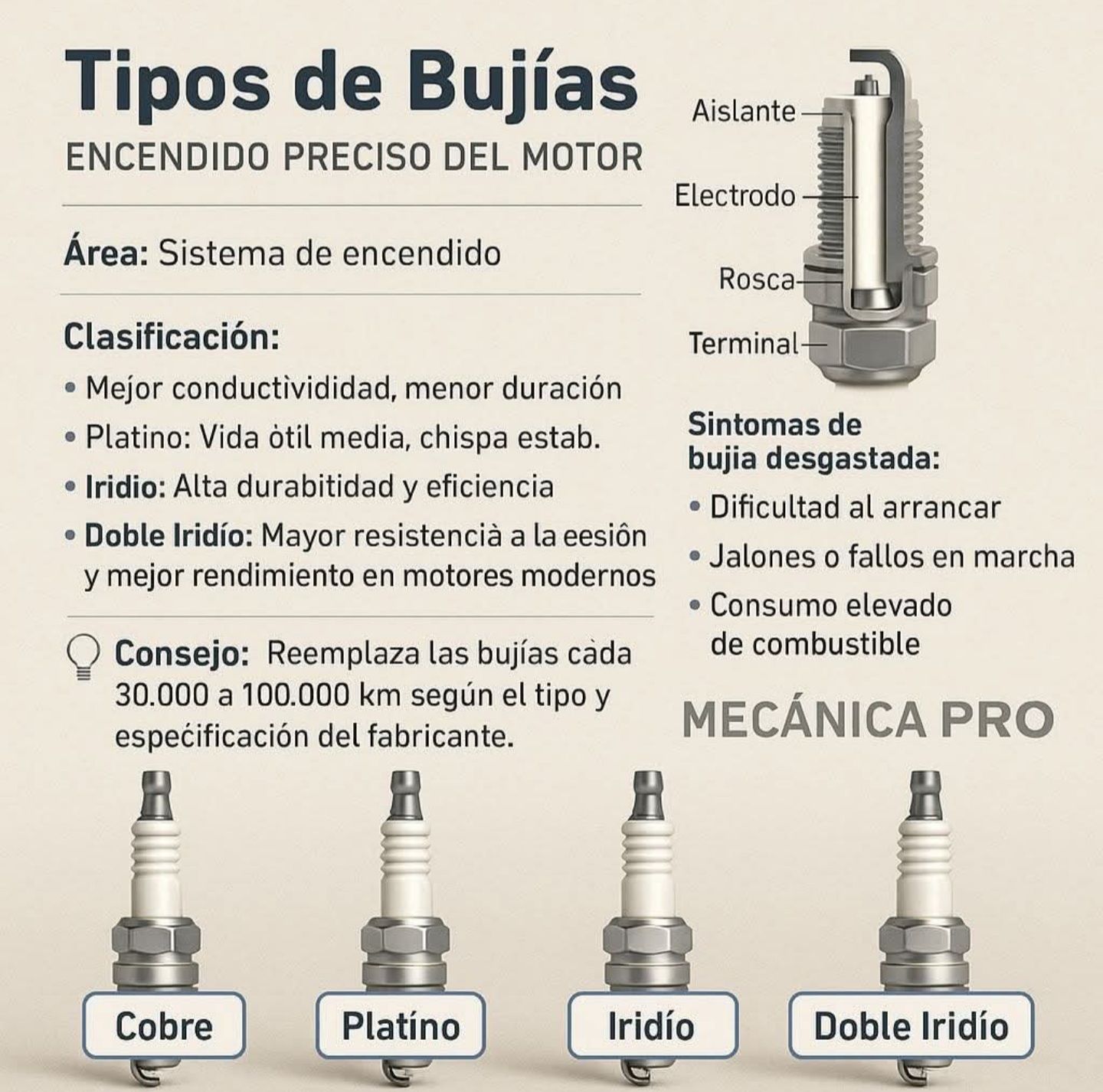

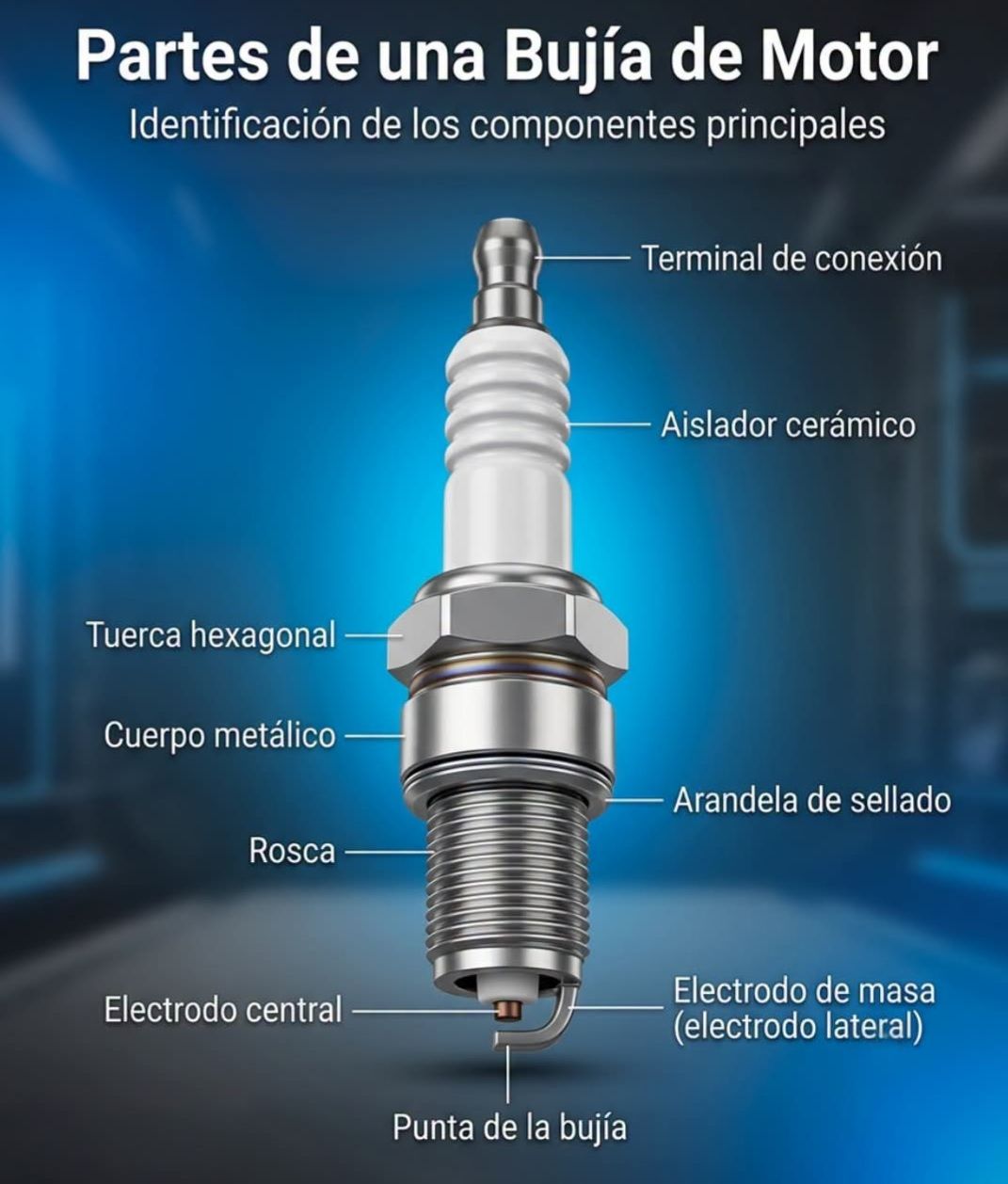

Podrían ser las bujías... 🔧🔥 Las bujías son pequeñas pero fundamentales. Son las encargadas de generar la chispa que enciende la mezcla aire-combustible en el motor. Una bujía en mal estado puede causar varios fallos serios. 🧩 Síntomas de una bujía defectuosa: 🔄 Ralenti irregular ✔️ El motor vibra más de lo normal al estar detenido. ❌ Puede sentirse como si fuera a apagarse. 🔑 Problemas para arrancar ✔️ El motor da arranque pero no enciende con facilidad. ❌ Se necesita más de un intento para encender. ❌ Fallo de encendido ✔️ Uno o varios cilindros no realizan combustión correctamente. ❌ Se perciben tirones o ruidos extraños. 🚨 Sobrecarga del motor ✔️ La ECU detecta fallos y se enciende la luz de “Check Engine”. ❌ Puede afectar otros sensores si no se atiende. ⛽ Aumento del consumo de combustible ✔️ El motor quema más gasolina para compensar la chispa débil. ❌ Afecta tu bolsillo. 🐢 Falta de aceleración ✔️ El coche responde lento al pisar el acelerador. ❌ Pierdes potencia en subidas o adelantamientos. ⚠️ Precaución: ✔️ Cambia las bujías según el kilometraje recomendado. ✔️ Usa siempre el tipo correcto indicado por el fabricante. ❌ No ignores una bujía negra, llena de hollín o desgastada. 🧠 Dato curioso: Una bujía en mal estado puede dañar el convertidor catalítico si deja pasar combustible sin quemar. ¡No lo subestimes!
