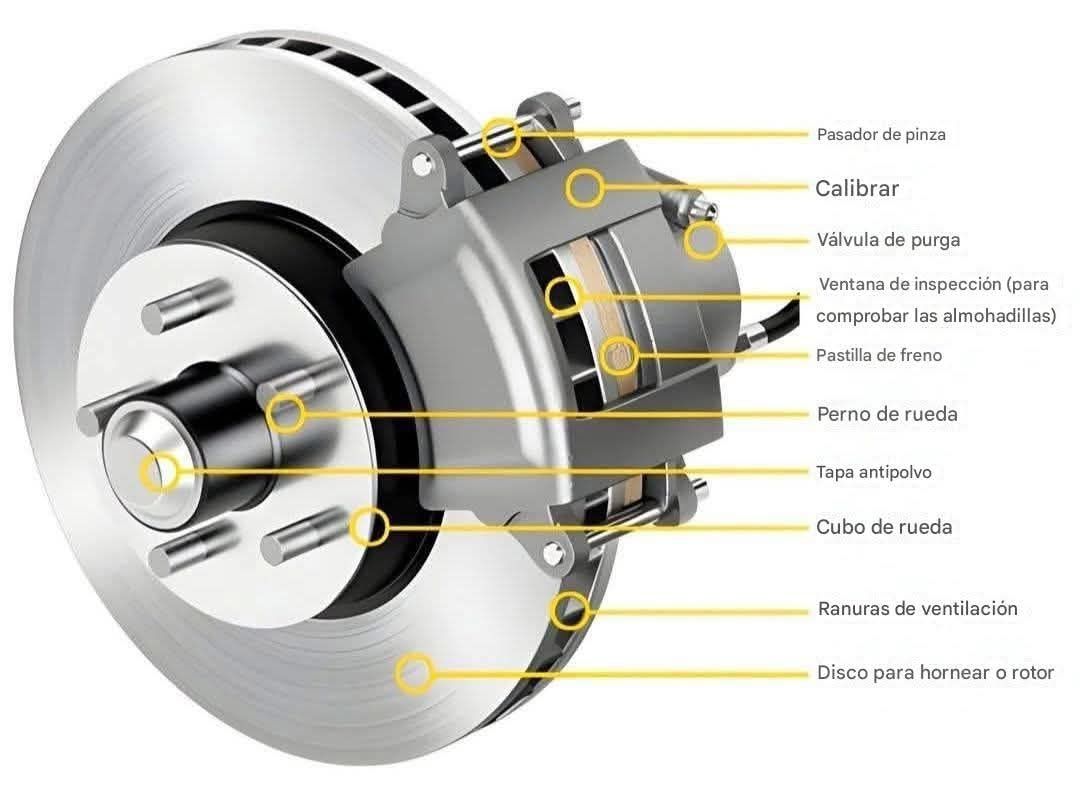

Componentes del sistema de freno de disco y su función 1️⃣ Disco para freno o rotor Es el componente circular metálico que gira junto con la rueda. Las pastillas de freno lo presionan desde ambos lados, generando fricción para detener el giro del neumático. 🔧 Función: Convertir la energía cinética del vehículo en calor por fricción. Disipar el calor a través de las ranuras de ventilación, evitando sobrecalentamiento. 💡 Dato técnico: los discos pueden ser sólidos o ventilados (como el de la imagen). Los ventilados son más eficientes en disipar calor y se usan en autos de mayor rendimiento. 2️⃣ Ranuras de ventilación Son canales internos en el rotor que permiten el paso de aire mientras gira. Estas ranuras mejoran la refrigeración y evitan la deformación del disco. 🔧 Función: Reducir la temperatura durante frenadas prolongadas. Evitar el “fading” (pérdida de eficacia por calor). Eliminar gases y residuos generados por el desgaste de las pastillas. 💡 Dato: un disco mal ventilado puede alcanzar temperaturas de más de 400°C, afectando su rendimiento. 3️⃣ Calibrador (pinza de freno) Es el mecanismo hidráulico que aloja las pastillas de freno. Contiene pistones que se mueven al recibir la presión del líquido de frenos. 🔧 Función: Presionar las pastillas contra el disco cuando el conductor pisa el pedal. Liberar la presión cuando se suelta el pedal. 💡 Dato técnico: existen dos tipos de pinzas: Fijas: tienen pistones a ambos lados del disco. Flotantes o deslizantes: tienen un solo pistón y se mueven lateralmente para aplicar presión uniforme. 4️⃣ Pasador de pinza Elemento metálico que permite el deslizamiento del calibrador. Garantiza que la presión sobre el disco sea uniforme en ambos lados. 🔧 Función: Facilitar el movimiento de la pinza flotante. Asegurar el centrado correcto del sistema durante el frenado. 💡 Dato: si los pasadores se oxidan o ensucian, la pinza puede quedarse atascada, provocando frenos desiguales o desgaste irregular de las pastillas. 5️⃣ Válvula de purga Pequeña válvula ubicada en la parte superior del calibrador. Se usa para extraer el aire del sistema hidráulico durante el purgado. 🔧 Función: Permitir la salida del aire atrapado en el líquido de frenos. Mantener la presión hidráulica constante en todo el sistema. 💡 Dato: si hay aire en el sistema, el pedal se siente “esponjoso” y el frenado pierde eficacia. 6️⃣ Ventana de inspección Es una pequeña abertura en el calibrador que permite ver el espesor de las pastillas de freno sin desmontar el sistema. 🔧 Función: Facilitar el mantenimiento preventivo. Indicar cuándo las pastillas deben ser reemplazadas. 💡 Dato: las pastillas suelen cambiarse cuando tienen menos de 3 mm de material útil. 7️⃣ Pastilla de freno Elemento de fricción que presiona el disco al accionar el pedal. Está compuesta por un material de fricción adherido a una placa metálica. 🔧 Función: Generar fricción para reducir la velocidad. Convertir energía cinética en calor. 💡 Dato: las pastillas pueden ser: Orgánicas: más suaves y silenciosas. Semimetálicas: equilibradas en durabilidad y desempeño. Cerámicas: alto rendimiento, menos polvo y ruido. 8️⃣ Perno de rueda Tornillos o espárragos donde se monta la llanta del vehículo. Van fijados al cubo de rueda y aseguran la unión firme entre el disco y la rueda. 🔧 Función: Sujetar la rueda al buje del vehículo. Transmitir el par de frenado y tracción. 💡 Dato: deben apretarse con el torque especificado para evitar deformaciones o daños. 9️⃣ Tapa antipolvo Protege los componentes del freno (principalmente el buje y el cojinete) del polvo, agua y suciedad. 🔧 Función: Evitar el ingreso de contaminantes que podrían desgastar los componentes. Prolongar la vida útil del rodamiento y el cubo. 🔟 Cubo de rueda Es la base central del conjunto de freno y rueda. En él se montan el disco, los pernos y el rodamiento. 🔧 Función: Permitir el giro libre y suave de la rueda. Servir de soporte para el disco y los pernos. 💡 Dato: el sensor ABS suele estar integrado en el cubo de rueda o en su entorno. ⚙️ Resumen del proceso de frenado El conductor pisa el pedal. El líquido de frenos transmite presión hidráulica a la pinza. Los pistones empujan las pastillas contra el disco. La fricción detiene el giro del rotor. El calor generado se disipa por las ranuras de ventilación. 🎯 Resultado: el vehículo se desacelera de manera controlada y segura. 🧠 Mantenimiento recomendado ✅ Revisar espesor de pastillas cada 10,000 km. ✅ Evitar contaminar el disco con grasa o aceite. ✅ Sustituir líquido de frenos cada 2 años. ✅ Verificar que la válvula de purga y pasadores se muevan libremente. ✅ Inspeccionar que el disco no presente deformaciones o surcos profundos. 💡 En resumen El sistema de frenos de disco combina precisión hidráulica, fricción controlada y disipación térmica para garantizar un frenado potente y seguro. Cada componente —desde el calibrador hasta el rotor ventilado— cumple un papel esencial en el rendimiento del vehículo.
